Ajouter des objets dans un diagramme
Dans un diagramme, vous pouvez ajouter des objets :
• que vous créez
• qui existent déjà dans le référentiel
Vous pouvez ajouter ces objets :
• par glisser-déposer (pour les objets existants uniquement)
• depuis la zone d'exploration
• depuis l'outil de recherche compacte
• avec la barre d'insertion d'objets
• insertion d'objets
• insertion multiple
• avec la barre d'insertion disponible sur chaque objet

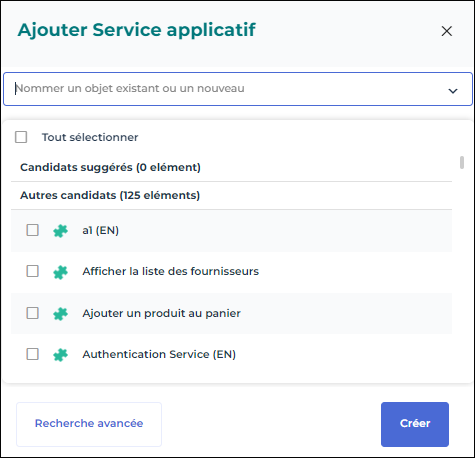

La boîte d'ajout multiple d'objets
Hors glisser-déposer, vous pouvez ajouter plusieurs objets de même type dans un diagramme en une seule manipulation grâce à la boîte d'ajout d'objets. Cette boîte d'ajout s'affiche lorsque vous ajoutez un objet :
• via la barre d'insertion du diagramme
• via un objet contenu dans le diagramme
Après avoir sélectionné un type d'objet, vous pouvez sélectionner plusieurs objets du même type à ajouter au diagramme, ou en créer un nouveau.
Des Candidats suggérés et d'Autres candidats sont présentés en fonction de leur pertinence dans le contexte du diagramme.
Vous pouvez ajouter jusqu'à 50 éléments en une fois.
La liste
Autres candidats affiche seulement les 200 premiers candidats. Pour réduire la liste, affinez votre recherche dans le champ de recherche.
Ajouter des objets existants au diagramme
Pour ajouter des objets existants au diagramme via la boîte d'ajout multiple :
1. Ouvrez le diagramme qui vous intéresse en mode édition.
2. Ajoutez un type d'objet au diagramme :
• via la barre d'insertion du diagramme
• via un objet contenu dans le diagramme
La boîte d'ajout multiple s'ouvre.
3. Si vous ne trouvez pas ce que vous recherchez dans la liste de candidats suggérés, vous pouvez :
• saisir les 3 premières lettres (au moins) de votre choix et sélectionner les objets qui vous intéressent dans la liste de résultats
• sélectionner directement les objets qui vous intéressent dans la liste des autres candidats
• utiliser la recherche avancée
4. (Optionnel) Cliquez sur Afficher la sélection pour afficher les objets sélectionnés et si besoin, enlevez ceux qui ne doivent pas être ajoutés dans le diagramme.
5. Cliquez sur Ajouter.
Les objets sélectionnés apparaissent dans le diagramme.
Créer un objet via la boîte d'ajout
Pour créer un objet à partir de la boîte d'ajout multiple :
1. Ouvrez le diagramme qui vous intéresse en mode édition.
2. Ajoutez un type d'objet au diagramme :
• via la barre d'insertion du diagramme
• via un objet contenu dans le diagramme
La boîte d'ajout s'ouvre.
3. Cliquez sur Créer.
Le nouvel objet apparaît dans le diagramme.
Ajouter un objet par glisser-déposer
La fonction d'ajout d'un objet dans un diagramme par glisser-déposer est disponible depuis :
• la zone d'exploration (une arborescence ou une liste de cartes)
• la recherche plein texte compacte

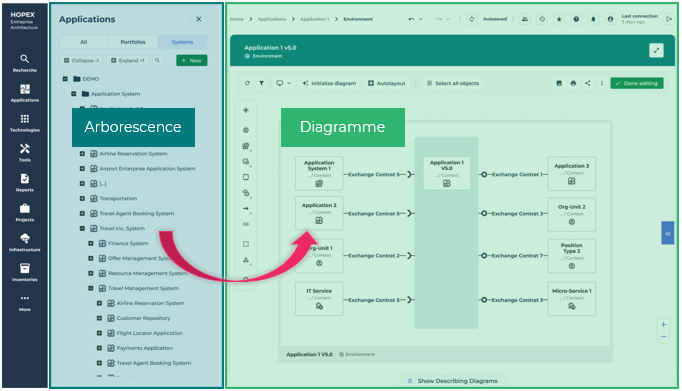

Ajouter un objet depuis la zone d'exploration
Pour ajouter un objet de la zone d'exploration dans un diagramme par glisser-déposer :
1. Ouvrez le diagramme qui vous intéresse en mode édition.
2. Passez le curseur sur le menu qui vous intéresse dans la barre de navigation (par exemple :
Applications) et cliquez sur
Exploration
.
La zone d'exploration s'affiche à gauche du diagramme.
3. Dans l'arborescence ou la liste, sélectionnez l'objet qui vous intéresse et effectuez un glisser-déposer de l'objet dans le diagramme.
Votre navigation dans la zone d'exploration n'a aucune répercussion sur la zone d'édition et les onglets de votre bureau
Hopex.

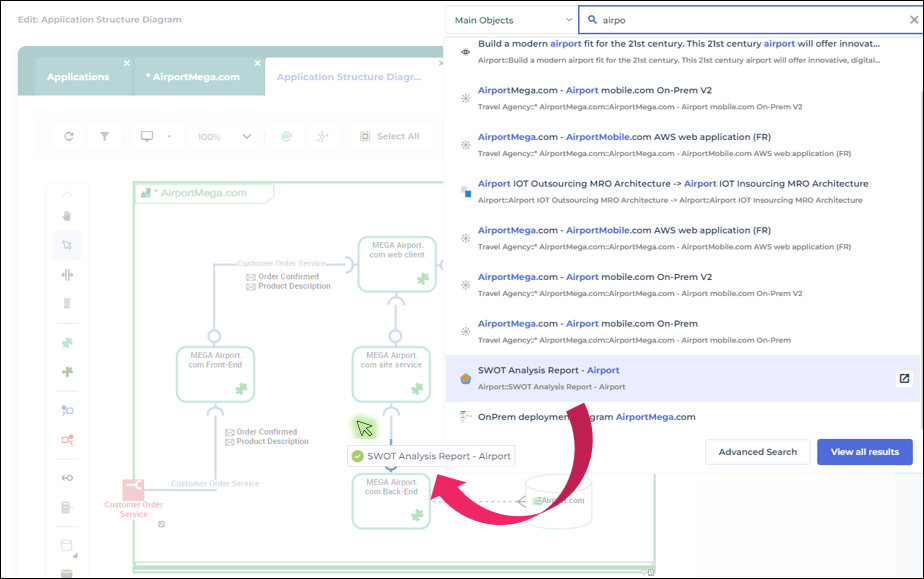

Ajouter un objet depuis la recherche compacte
Pour ajouter un objet de la recherche compacte dans un diagramme par glisser-déposer :
1. Ouvrez le diagramme qui vous intéresse en mode édition.
2. Effectuez une recherche plein texte sur l'objet qui vous voulez ajouter.
3. Dans la liste des résultats de votre recherche, sélectionnez l'objet qui vous intéresse et effectuez un glisser-déposer de l'objet vers le diagramme.
Ajouter des objets avec la barre d'insertion du diagramme
Vous pouvez ajouter un ou plusieurs objets au diagramme depuis sa barre d'insertion (par clic simple).
Ceci permet d'ajouter un ou plusieurs objets existants ou de créer et ajouter un objet dans le diagramme.
Un même objet peut figurer plusieurs fois dans un même diagramme.
Pour ajouter un ou des objet(s) depuis la barre d'insertion du diagramme :
1. Ouvrez le diagramme qui vous intéresse en mode édition.
2. Dans la barre d'insertion, cliquez sur l'icône du type d'objet voulu.
Exemple : un service applicatif
.
Le fantôme de l'objet s'accroche au curseur.
3. Cliquez dans le diagramme, à l'endroit où vous voulez positionner l'objet.
La fenêtre d'ajout d'objets apparaît.
4. Vous pouvez :
• insérer un ou plusieurs objets du référentiel
• créer un objet : cliquez sur Créer
5. Cliquez sur Ajouter.
Les objets sont ajoutés (et reliés) au diagramme.
Ajouter en masse des objets avec la barre d'insertion du diagramme
Vous pouvez ajouter en masse des objets du même type, sans sélectionner l'objet dans la barre d'insertion du diagramme à chaque fois (par double-clic).
Ceci permet de créer et ajouter en masse des objets dans le diagramme.
Pour ajouter en masse des objets du même type :
1. Dans la barre d'insertion d'objets, double-cliquez sur l'icône du type d'objet voulu.
2. Ajouter le premier objet.
Le fantôme du deuxième objet du même type s'accroche au curseur.
3. Répétez l'opération autant de fois que vous voulez ajouter l'objet.
Le type d'objet reste sélectionné tant que vous n'appuyez pas sur la touche [Echap] ou sur
Sélection
ou sur un autre type d'objet.

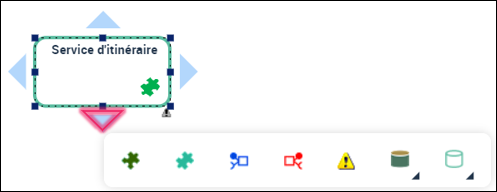

Ajouter un objet depuis un objet contenu dans le diagramme
Vous pouvez ajouter un objet à votre diagramme à partir de l'un des objets existants. Depuis cet objet, vous avez accès à une barre d'insertion. Celle-ci propose uniquement les objets que vous pouvez relier à l'objet courant.
Pour ajouter un objet à partir d'un objet du diagramme :
1. Ouvrez le diagramme en mode édition.
2. Cliquez sur l'objet du diagramme qui vous intéresse.
3. Sélectionnez la direction dans laquelle vous voulez effectuer l'ajout.
4. Cliquez sur l'icône qui représente l'objet que vous voulez ajouter dans le diagramme.
Si la direction sélectionnée au préalable ne vous convient pas, effectuez un glisser-déposer sur l'objet à ajouter et placez-le manuellement à l'endroit qui vous convient.
5. Ajoutez le(s) objet(s) voulus à l'aide de la boîte d'ajout.
Cliquez sur
Créer si vous voulez ajouter un objet qui ne figure pas dans votre référentiel.

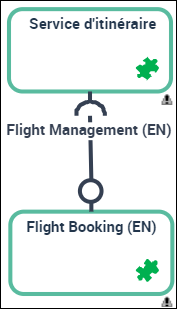

6. Les objets sont automatiquement ajoutés au diagramme du côté de l'objet courant que vous avez sélectionné. Les liens entre l'objet courant et les nouveaux objets apparaissent automatiquement.
Insérer un objet dans un enchaînement
Vous pouvez insérer un objet directement dans un enchaînement. L'enchaînement d'origine est scindé automatiquement en deux, ce qui vous évite la création, suppression ou déplacement d'enchaînements.
Exemple : vous pouvez insérer une opération dans un enchaînement de deux processus.
Pour insérer un objet dans un enchaînement:
1. Dans la barre d'insertion d'objets, cliquez sur l'icône qui représente le type d'objet que vous voulez insérer.
Ex. : une opération.
2. Passez le curseur sur l'enchaînement où vous voulez insérer l'objet.
L'enchaînement est surligné d'un large trait gris.
3. Relâchez le clic.

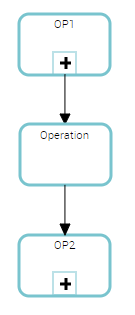

L'objet est inséré dans l'enchaînement.
L'enchaînement d'origine est scindé automatiquement en deux enchaînements. La personnalisation du rendu de l'enchaînement d'origine est aussi appliquée aux deux enchaînements qui le remplacent.
Remarque :

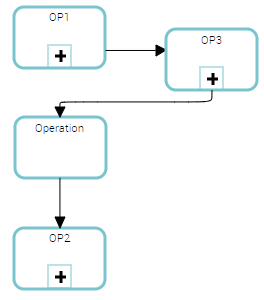

Si vous n'avez pas assez d'espace entre les deux objets, l'objet se positionne au-dessus des autres. Vous devez alors le déplacer.
