Créer un diagramme de processus en mode graphique
Pour créer un diagramme de processus en mode graphique :
1. Dans la liste des processus, cliquez sur l'icône Créer diagramme du processus souhaité.
2. Sélectionnez Créer un diagramme en mode graphique.

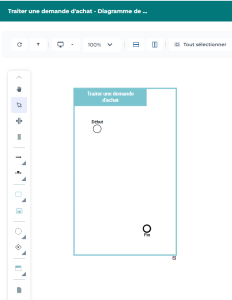

La fenêtre de création de diagramme s'affiche.
*Vous pouvez aussi créer ce diagramme depuis la page d'accueil > Accès rapide > onglet Actions > Créer un diagramme de Processus.
3. Pour compléter le diagramme de processus en mode graphique, vous pouvez ajouter des objets, nouveaux ou existants, via les icônes suivantes :
• Enchaînement
• Flux avec contenu
• Opération
• Processus
*Voir Processus.
• Evénement
• Branchement
• Participant
• Objet partagé
• Application utilisée
• Risque et Contrôle
Affichage des objets
Certains objets ne sont pas affichés par défaut dans l'éditeur graphique. Pour les faire apparaître :

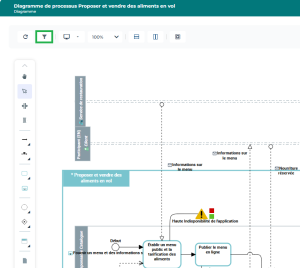

*Activez l'affichage des objets voulus via l'icône Vues et détails .
Actions sur les objets
Pour plus de détails sur :
• L'ajout d'objets, voir Ajouter des objets dans un diagramme.
• Les liens entre objets, voir Manipuler les liens entre les objets.
• La suppression d'objets, voir Enlever et supprimer un objet d'un diagramme.
Colorisation des objets
Pour mettre en exergue un objet, vous pouvez modifier la couleur de sa forme graphique (remplissage et/ou contour).
Réorganisation des objets dans le diagramme

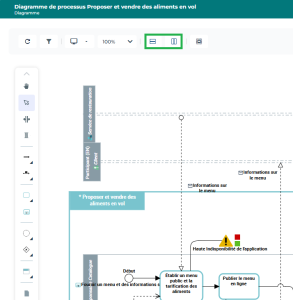

Les icônes suivantes permettent de réorganiser automatiquement les objets du diagramme :
• Diagramme BPMN vertical permet de réorganiser les objets du diagramme de manière verticale
• Diagramme BPMN horizontal permet de réorganiser les objets du diagramme de manière horizontale
Seuils de réorganisation des diagrammes
La réorganisation d'un diagramme complexe peut durer plusieurs minutes.
Par défaut, un avertissement apparaît si le diagramme contient plus de 50 enchaînements, nécessitant une confirmation de l'utilisateur avant de procéder à la réorganisation.
Pour ajuster cette valeur :
*Utilisez l'option Nombre de liens qui requiert une confirmation pour la réorganisation automatique via le Menu Principal > Paramètres > Options > Diagrammes > Affichage.
Par défaut, la réorganisation automatique est désactivée si le diagramme contient plus de 100 enchaînements.
Pour ajuster cette valeur:
*Utiliser l'option Nombre maximal de liens pour la réorganisation automatique via le Menu Principal > Paramètres > Options > Diagrammes > Affichage.
