Utiliser les branchements

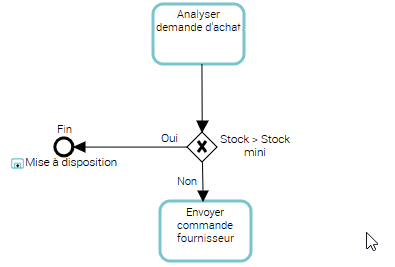

L'exemple suivant présente un cas où la suite d'un traitement est conditionnée : à l'issue de l'analyse d'une demande d'achat, soit le processus se termine, soit une commande doit être émise vers un fournisseur.
Pour spécifier que plusieurs traitements sont accessibles à l'issue d'un même traitement, vous pouvez utiliser un branchement.
Un branchement est un élément de modélisation utilisé pour contrôler des enchaînements qui convergent ou qui divergent à l'intérieur d'un processus.
Vous utilisez également un branchement pour représenter, à l'inverse, le fait qu'une étape de traitement est accessible à partir par plusieurs étapes d'un processus. Conformément à la norme BPMN, dans la barre d'insertion, plusieurs types de branchements vous sont proposés.
Afin de mieux comprendre les principaux cas d'utilisation, nous distinguons les branchements de sortie d'une étape de traitement des branchements d'entrée.
