Manipuler les liens entre les objets
Créer des liens
Vous pouvez créer un lien entre deux objets existants :
• depuis l'objet source
• depuis la barre d'insertion du diagramme
Relier des objets via la barre d'insertion d'objets
Pour relier des objets entre eux depuis la barre d'insertion :
1. Dans la barre d'insertion d'objets, cliquez sur Lien
.
.2. Cliquez sur l'objet source.

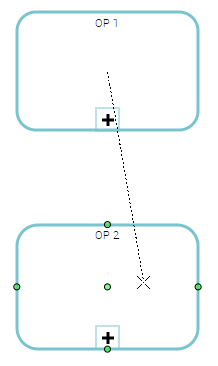

3. Maintenez le clic et déplacez le curseur jusqu'à l'objet cible.
Si l'objet cible est éligible, le curseur prend la forme d'une croix
et des points d'attache verts apparaissent.
et des points d'attache verts apparaissent. Les points d'attache proposés sont :
• centrés sur les bords de l'objet cible et en son centre, ou
• positionnés orthogonalement à l'extrémité source du lien
4. Relâchez le clic sur un point d'attache proposé ou sur une position libre.
Les deux objets sont désormais reliés.
Créer un lien depuis l'objet source
La fonctionnalité Lien
est également disponible depuis les flèches d'ajout d'un objet du diagramme.
est également disponible depuis les flèches d'ajout d'un objet du diagramme.Pour créer un lien depuis un objet existant :
1. Cliquez sur l'objet source pour faire apparaître les flèches de direction.
2. Cliquez sur la flèche de votre choix.
3. Maintenez le clic et déplacez le curseur jusqu'à l'objet cible.
4. Relâchez le clic sur l'objet cible.
Les deux objets sont désormais reliés.
Déplacer le point d'attache d'un lien
Vous pouvez déplacer le point d'attache d'un lien au niveau de l'objet source et/ou de l'objet cible.
Pour déplacer le point d'attache d'un lien :

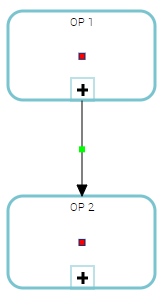

1. Cliquez sur le lien.
Ses deux extrémités (carrés rouges) apparaissent.
2. Cliquez sur l'extrémité que vous voulez déplacer, maintenez le clic et déplacez le curseur vers l'endroit où vous voulez positionner l'extrémité.
3. Relâchez le clic.
Changer la cible d'un lien
Vous pouvez modifier la cible d'un objet, c'est-à-dire l'objet auquel cet objet est relié.
Pour changer la cible d'un objet :
1. Cliquez sur le lien.
Ses deux extrémités (carrés rouges) apparaissent.
2. Cliquez sur l'extrémité du lien à déplacer, maintenez le clic et déplacez le curseur vers un autre objet cible.
3. Relâchez le clic.
Cette action permet de conserver les caractéristiques du lien.Modifier l'apparence d'un lien
Les liens sont attachés aux objets qu'ils relient. Dans les diagrammes les liens se comportent comme les lignes. Vous pouvez, par exemple, modifier leur forme et leur apparence.
Pour plus de détails, voir Les lignes dans un diagramme.Déplacer le texte d'un lien
Pour certains liens, des zones de texte peuvent être présentées.
Exemple : les cardinalités.
Pour modifier la position du texte par rapport au trait :
1. Sélectionnez la zone de texte.
2. Maintenez la sélection et déplacez le curseur le long du lien.
3. Relâchez le clic de la souris.
Les déplacements possibles sont limités pour que le texte reste attaché au lien. Ceci permet, par exemple, de placer le texte au dessus ou au dessous de la ligne, ou sur la ligne.
