Ouvrir des diagrammes
Accéder aux diagrammes d'un objet
Vous pouvez accéder aux diagrammes d'un objet à partir :
• de l'objet
Depuis les propriétés d'un objet, dans la page Diagrammes, vous pouvez accéder aux diagrammes :
• qui décrivent l'objet
• qui contiennent l'objet
Vous pouvez naviguer entre les diagrammes et passer en mode édition si besoin.
*Pour visualiser une hiérarchie de diagrammes à l'intérieur d'un unique diagramme, voir Afficher des miniatures de diagramme dans un diagramme.
• d'une liste
Lorsque vous cliquez sur le nombre de diagrammes dans la colonne Diagrammes de la liste :
• si l'objet ne possède qu'un diagramme, celui-ci s'affiche en mode aperçu.

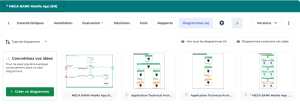

• si l'objet possède plusieurs diagrammes, vous êtes redirigés vers la page de propriétés Diagrammes de l'objet. La liste des diagrammes s'affiche alors sous forme de tuiles.
*Pour faciliter l'accès, vous pouvez utiliser l'outil de filtrage sur la liste.
• d'une arborescence
Lorsque vous cliquez sur Voir les diagrammes , la liste des diagrammes relatifs à l'objet s'affiche sous forme de tuiles :

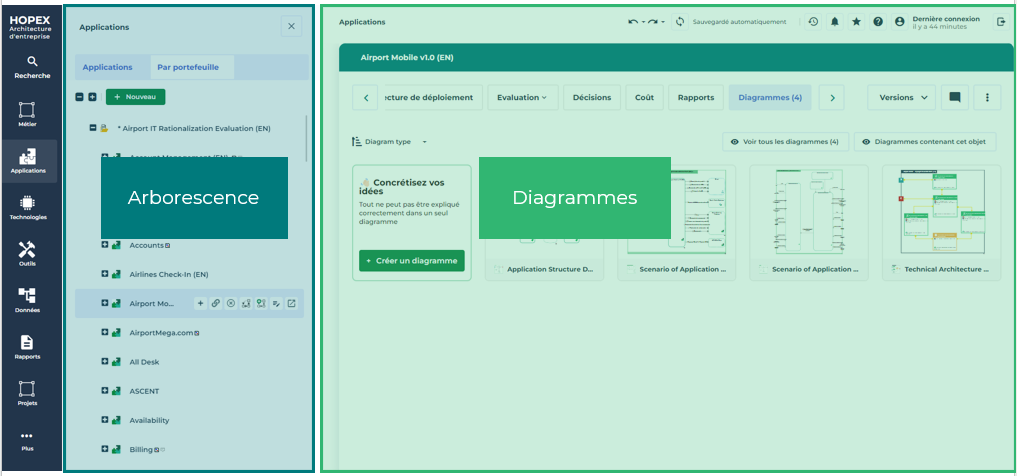

• à droite de l'arborescence, si celle-ci se situe dans la zone d'exploration.
*Quand vous passez en mode édition, vous pouvez ainsi glisser-déposer des objets de l'arborescence dans le diagramme. Voir Ouvrir un diagramme en mode édition.
• à la place de l'arborescence, si celle-ci se situe dans la zone d'édition.
• d'un diagramme
Vous pouvez afficher un diagramme à partir d'un autre diagramme contenant ou décrivant l'objet en question.
Filtrer l'affichage des diagrammes d'un objet
Diagrammes décrivant ou contenant un objet
Deux types de diagrammes sont accessibles à partir d'un objet :
• les diagrammes qui décrivent cet objet
• les diagrammes qui contiennent cet objet
Pour visualiser, dans une fenêtre isolée, les diagrammes qui décrivent ou contiennent un objet :
1. Accédez aux diagrammes de l'objet.
2. Dans la page de propriétés Diagrammes, cliquez sur Diagrammes contenant cet objet .

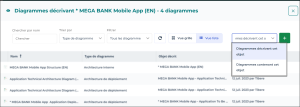

3. Une nouvelle page s'ouvre. En haut à droite de cette page, accédez au menu déroulant et sélectionnez soit Diagrammes décrivant cet objet, soit Diagrammes contenant cet objet.
Ordre d'apparition des diagrammes
Lorsque vous accédez à la liste des diagrammes qui concernent un objet, vous pouvez modifier le critère d'ordre d'apparition de ces diagrammes afin de faciliter votre recherche.
Pour filtrer l'ordre d'apparition des diagrammes d'un objet :
1. Accédez aux diagrammes de l'objet.
2. Par défaut, les diagrammes sont listés selon leur type. Cliquez sur :
• la flèche du menu déroulant Type de diagramme puis sélectionnez la valeur qui vous intéresse
• le texte ou l'icône pour inverser l'ordre d'apparition du critère sélectionné
Exemple : Si vous sélectionnez Nom, les diagrammes seront classés par ordre alphabétique (A-Z), ou par ordre alphabétique inverse (Z-A).
*L'ordre sélectionné n'est pas sauvegardé. Il retrouvera son état par défaut après la fermeture de la fenêtre.
*Si la liste des diagrammes est longue, cliquez sur Voir tous les diagrammes pour accéder à l'outil de filtrage avancé.
Ouvrir un diagramme
Pour ouvrir un diagramme particulier :
3. Accédez à la liste des diagrammes de l'objet qui vous intéresse.
4. Sélectionnez le diagramme qui vous intéresse dans la liste :
• Pour ouvrir le diagramme en mode aperçu, cliquez sur la tuile.
• Pour accéder directement au mode édition, passez le curseur sur la tuile puis cliquez sur Éditer .
Ajouter un diagramme aux favoris
Pour faciliter votre accès à un diagramme, vous pouvez l'ajouter à vos favoris.
Pour ajouter un diagramme aux favoris :
1. Accédez à la liste des diagrammes d'un objet.
2. Passez le curseur sur la vignette du diagramme qui vous intéresse.

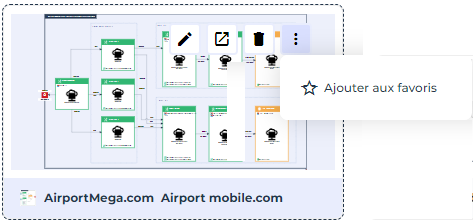

3. Cliquez sur Plus > Ajouter aux favoris.
Naviguer dans l'édition ou l'aperçu de diagrammes
Les modes aperçu et édition des diagrammes donnent accès à un bandeau de navigation situé au bas de l'écran. Chaque mode affiche :
• au centre : l'aperçu de l'un des diagrammes disponibles.
• en bas: les autres diagrammes sous forme de vignettes.
Exemple : navigation lors de l'édition d'un diagramme

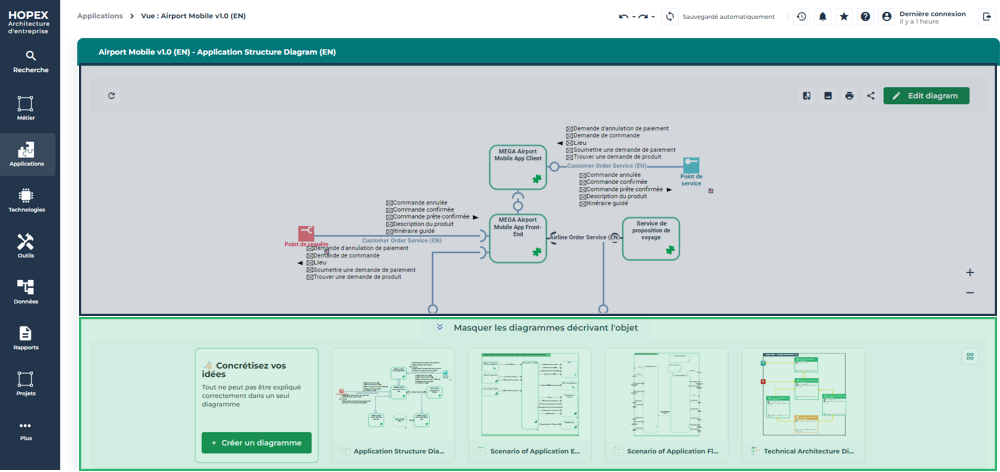

Cliquez sur Afficher les diagrammes décrivant/contenant l'objet en bas de la zone d'édition pour accéder aux vignettes des autres diagrammes.
*Si besoin, pour plus de visibilité, déplacez le diagramme par glisser-déposer.
Si plus de 5 diagrammes sont disponibles, les vignettes supplémentaires sont masquées. Le diagramme en cours d'aperçu ou d'édition figure également dans la liste de vignettes.
Lorsque vous faites défiler les vignettes, les diagrammes prennent successivement la place centrale. Si plus de 5 diagrammes sont disponibles, les vignettes des diagrammes supplémentaires remplacent successivement celles présentes.
*Voir Manipuler un aperçu de diagramme pour plus d'informations sur les opérations que vous pouvez effectuer sur un diagramme en mode aperçu.
