Utiliser les diagrammes
Dans HOPEX Explorer vous pouvez visualiser les diagrammes associés à un objet ou ceux qui le décrivent.
Ouvrir un diagramme
Vous pouvez ouvrir un diagramme :
• dans la zone de navigation
• (profil type contribution) dans une fenêtre flottante
Ouvrir un diagramme dans la zone de navigation (tout type de profil)
Par exemple, vous pouvez ouvrir un diagramme dans la zone de navigation, à partir :
• du résultat d'une recherche sur un objet (cliquez sur le résultat)
• de l'arbre de vos favoris (cliquez sur le lien en regard de l'icône
)
)
Voir Accéder à vos favoris.• d'une liste d'objets (colonne Nom Local)
Le nom et le type du diagramme sont affichés en bas de la page.
Pour ouvrir un diagramme qui concerne un objet :
1. Dans HOPEX Explorer, affichez une liste d'objets.
2. Sélectionnez l'objet concerné.
3. Passez la souris sur la ligne de l'objet concerné.
Des icônes s'affichent dans la cellule Nom Local.
4. Dans la cellule Nom Local de l'objet, cliquez sur :
Si besoin, cliquez sur Plus
pour accédez au bouton.• Ouvrir/Prévisualiser le diagramme pour ouvrir le diagramme qui décrit l'objet. Plusieurs diagrammes peuvent décrire l'objet.
pour ouvrir le diagramme qui décrit l'objet. Plusieurs diagrammes peuvent décrire l'objet.Les diagrammes qui décrivent l'objet s'affichent dans la zone de navigation.
• Diagrammes contenant l'objet
pour ouvrir le diagramme qui contient l'objet. Plusieurs diagrammes peuvent contenir l'objet.
pour ouvrir le diagramme qui contient l'objet. Plusieurs diagrammes peuvent contenir l'objet.Les diagrammes qui contiennent l'objet s'affichent dans la zone de navigation.
Voir Manipuler un diagramme.Ouvrir un diagramme dans une fenêtre flottante (profil de type contribution)
A partir des pages de propriétés d'un objet, vous pouvez ouvrir les diagrammes qui contiennent l'objet, dans une fenêtre flottante.
Pour ouvrir un diagramme dans une fenêtre flottante (profil type contribution) :
1. Accédez aux pages de propriétés de l'objet concerné.
2. Cliquez sur Editer
pour passer en mode édition.
pour passer en mode édition.3. Dans la barre de menus des pages de propriétés de l'objet, cliquez sur l'icône de l'objet et dans la liste déroulante sélectionnez Diagrammes citant l'objet
.

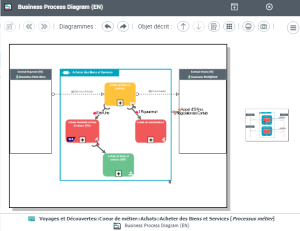

.Une fenêtre apparaît avec tous les diagrammes qui citent l'objet sélectionné.
4. Cliquez sur le diagramme souhaité.
Le diagramme s'affiche.
Manipuler un diagramme
Vous pouvez effectuer des actions sur le diagramme ou sur un objet décrit dans le diagramme à partir :
• de la barre d'outils spécifique du diagramme
• du menu circulaire qui apparaît quand vous sélectionnez un objet.
Manipuler un diagramme depuis la barre d'outils du diagramme
Pour manipuler un diagramme, dans la barre d'outils du diagramme, cliquez sur :
• Retour
/ Avance
pour naviguer entre les diagrammes qui sont ouverts.
/ Avance pour naviguer entre les diagrammes qui sont ouverts.• Précédent
/ Suivant
pour naviguer entre les diagrammes qui citent ou décrivent l'objet.
/ Suivant pour naviguer entre les diagrammes qui citent ou décrivent l'objet.La molette de la souris permet aussi de naviguer entre les diagrammes.
• Zoom plus
pour agrandir l'image.
pour agrandir l'image.• Zoom moins
pour réduire l'image.
pour réduire l'image.• Voir tout
pour retourner à la taille d'origine de l'image.
pour retourner à la taille d'origine de l'image.Vous pouvez également faire les zooms avant et arrière en jouant avec la roulette de la souris et avec les flèches de défilement du clavier (page précédente et page suivante).
• Diagrammes contenant l'objet décrit
pour accéder aux diagrammes qui citent l'objet décrit.
pour accéder aux diagrammes qui citent l'objet décrit.L'objet clignote s'il est dans un autre diagramme.
• Diagrammes décrivant l'objet décrit
pour accéder aux diagrammes qui décrivent l'objet sélectionné dans le diagramme.
pour accéder aux diagrammes qui décrivent l'objet sélectionné dans le diagramme.• Propriétés de l'objet décrit
pour ouvrir la page de propriétés de l'objet sélectionné dans le diagramme.
pour ouvrir la page de propriétés de l'objet sélectionné dans le diagramme.• Menu
pour accéder aux menus contextuels de l'objet décrit par le diagramme.
pour accéder aux menus contextuels de l'objet décrit par le diagramme.• Imprimer ce diagramme
pour enregistrer le diagramme au format PDF.
pour enregistrer le diagramme au format PDF.• Enregistrer l'image sous
pour enregistrer le diagramme au format image (png, svg, emf, jpeg).
pour enregistrer le diagramme au format image (png, svg, emf, jpeg).Les options non disponibles sont grisées.Manipuler un objet du diagramme depuis son menu circulaire
Pour manipuler un objet du diagramme à partir de son menu circulaire :
1. Sélectionnez un objet dans le diagramme.
Un menu circulaire apparaît sur l'objet.
Les options disponibles sont de couleur gris foncé.
L'option sélectionnée est de couleur bleu.
Les options non disponibles sont de couleur gris clair.
2. Cliquez sur la partie qui représente l'action que vous voulez effectuer :
• accéder aux propriétés de l'objet
• créer un rapport sur l'objet
• ouvrir d'autres diagrammes qui contiennent/citent l'objet
• ouvrir d'autres diagrammes qui décrivent l'objet
.
.Ajuster la position du diagramme dans la fenêtre
Vous pouvez ajuster la position du diagramme dans la fenêtre. Ceci peut être utile, par exemple, lorsque vous zoomez et que vous voulez voir une partie particulière du diagramme.
Pour déplacer l'image sur la page :
1. Cliquez sur une partie sans objet du diagramme.
2. Maintenez le bouton enfoncé et faites bouger la souris.
3. Lâchez le bouton de la souris là où vous voulez déposer le diagramme.
Naviguer entre les diagrammes

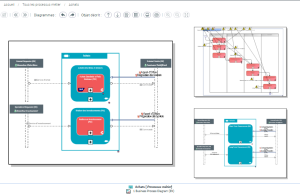

Quand plusieurs diagrammes sont disponibles pour un même objet, ils s'affichent tous dans la même fenêtre.
Pour naviguer entre les diagrammes :
1. Ouvrez le diagramme.
Voir Ouvrir un diagramme.La fenêtre présente un aperçu de tous les diagrammes qui citent l'objet.
2. Avec la molette de la souris, naviguez entre les diagrammes.
3. Cliquez sur le diagramme que vous voulez afficher en entier.
