Rapports fournis dans HOPEX Data Architecture
HOPEX Data Architecture offre différents types de rapport qui visent à analyser les données métier définies dans le référentiel.
Pour plus de détails sur le fonctionnement des rapports, voir Générer des rapports.Les rapports sur les diagrammes disponibles en standard avec HOPEX sont aussi accessibles avec HOPEX Data Architecture.Accéder aux rapports
Pour accéder aux rapports d'HOPEX Data Architecture :
Cliquez sur le menu de navigation puis sur Rapports.Certains rapports d'analyse sont embarqués sur les objets du référentiel. Ces rapports sont disponibles dans les propriétés de ces objets, sous la page Rapports.
Par exemple, les rapports visibles sous Rapports > Rapports de description > Carte de domaines de données sont également accessibles dans les propriétés d'une carte de domaines de données.
Rapports de description
Rapport de vue
Voir Le rapport de vue.
Rapport de glossaire
HOPEX Data Architecture propose un rapport de glossaire prêt à l'emploi pour construire automatiquement le glossaire métier de termes provenant d'un ensemble de dictionnaires métier. Pour chaque terme, le glossaire affiche une liste des définitions associées avec leur texte, synonyme et liste de composants.
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Type du paramètre | Commentaire |
|---|---|---|
Liste des bibliothèques | Bibliothèque | Non obligatoire |
Liste des dictionnaires métier | dictionnaire métier | Obligatoire si pas de Bibliothèque |
Option exemple | oui ou non | Permet d'afficher les exemples d'informations métier |
Montrer l'icône du type de composant | oui ou non |

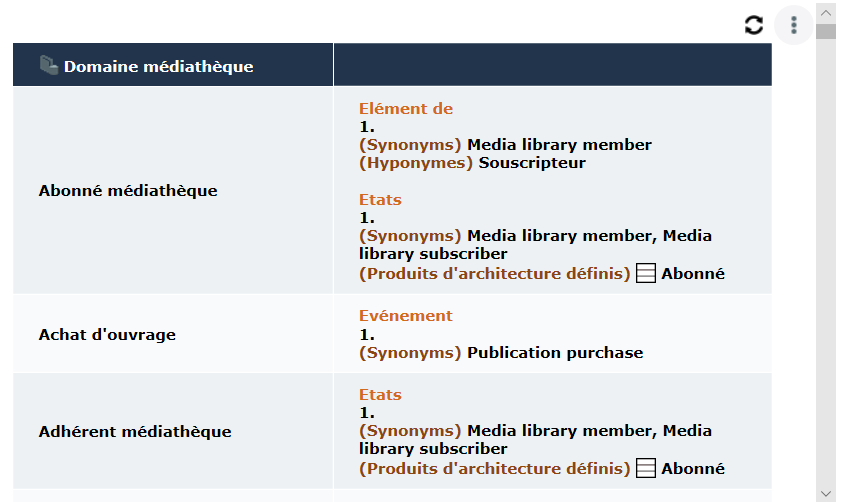

Exemple de rapport
L'exemple ci-dessous permet de visualiser les termes issu du dictionnaire "Domaine médiathèque".
Carte de domaines de données
Sur une carte de données, deux rapports types permettent de visualiser la hiérarchie des domaines qui la composent.

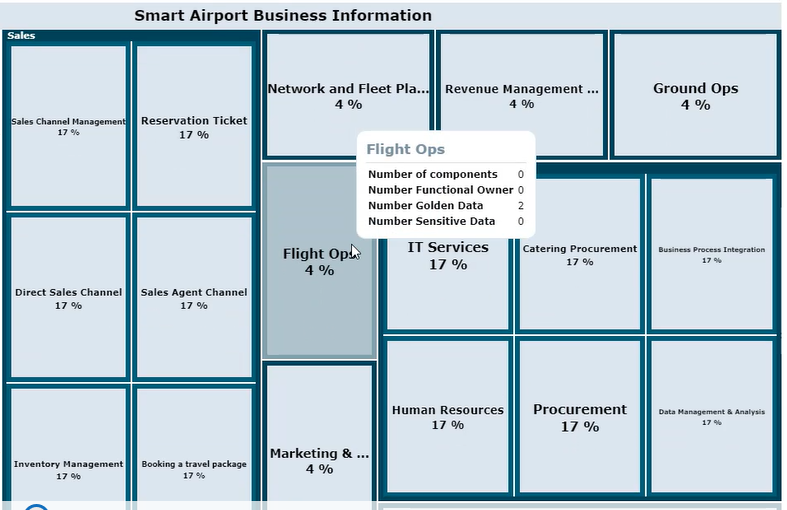

Carte proportionnelle de domaines de données
Dans ce rapport des filtres permettent de visualiser :
• le nombre de composants de chaque domaine
• le nombre de détenteurs fonctionnels
Le détenteur fonctionnel a une responsabilité sur l'usage d'une donnée dans un domaine métier. Vous pouvez spécifier les détenteurs fonctionnels des composants d'un domaine dans les propriétés du domaine en question, sous la section Composants. • le nombre de données de référence
• le nombre de données déclarées sensibles.
Rapport de décomposition d'une carte
Ce rapport affiche également les domaines qui composent la carte. Pour chaque domaine sont disponibles les informations suivantes :
• le nombre de données sensibles
• le nombre de données de référence
• la moyenne de la qualité des données
Graphe de réalisation
Voir Afficher le graphe de réalisation.
Dépendances entre domaines de données

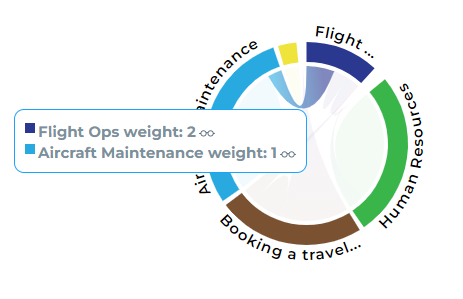

A partir d'une carte de données, ce rapport présente sous forme de graphique à cordes les dépendances structurelles des données utilisées entre les domaines de données.
Il est possible de plonger sur un domaine de données et de visualiser les dépendances entre les sous-domaines lorsque celles-ci existent.
En sélectionnant un domaine, ses liens avec les autres domaines sont mis en évidence.
Ci-dessous vous pouvez voir les liens entre le domaine "Maintenance" et le domaine "Flight Ops".
Dendrogramme des catégories de données
Le rapport Dendrogramme des catégories de données vous permet de visualiser où sont utilisées les données d'une catégorie dans l'inventaire des applications.
Pour lancer ce rapport :
1. Cliquez sur le menu de navigation puis sur Rapports > Rapports de description.
2. Dans la zone d'édition, cliquez sur la tuile Dendrogramme des catégories de données.
3. Sélectionnez les catégories de données concernées.
4. Rafraîchissez le rapport.
Rapports nuages de mot
Nombre d'informations des domaines d'information
Ce rapport type porte sur les domaines d'un conteneur d'informations.
Dans le rapport généré, la taille des noms des domaines est proportionnelle au nombre d'informations qui les composent.
Etendue de la description de l'information
Ce rapport type porte sur les conteneurs d'informations (dictionnaire métier, dictionnaire de données logiques, base de données) et affiche les éléments correspondants : concepts, classes, tables, etc.
Dans le rapport, la taille des noms des éléments est proportionnelle au nombre d'informations qui les caractérisent (par exemple attributs et relations qui caractérisent une classe).
Utilisation des données dans les domaines de données
Ce rapport type porte sur les conteneurs d'informations (dictionnaire métier, dictionnaire de données logiques, base de données) et affiche les éléments correspondants : concepts, classes, tables, etc.
Dans le rapport, la taille des noms des éléments est proportionnelle à leur utilisation dans les domaines de données.
Rapports d'utilisation des données
Utilisation des informations détenues par un conteneur
Pour l'objet sélectionné en entrée (ex : un paquetage), le rapport affiche :
• les informations qu'il détient (ex : classes ou vues de données)
• les domaines qui utilisent ces informations, avec quels droits d'accès
• les applications qui utilisent les domaines (via les dépôts de données qui permettent de les déclarer sur les applications, systèmes applicatifs, service applicatif ou microservice), et à travers quels composants (en lecture seule ou lecture/écriture).
Un rapport type présente ces informations sous forme de dendrogramme, un autre rapport type sous forme de tableau.
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Types d'objet |
|---|---|
Sujet | Dictionnaire métier Base de données Paquetage Modèle de données Catalogue de brique de données NoSQL Paquetage de types de données |
Utilisation des informations d'un domaine
Pour l'objet sélectionné en entrée (un domaine), le rapport affiche :
• les informations utilisées (ex : classes ou vues de données dans le cas d'un domaine de données applicatif), avec quels droits d'accès.
• dans quelles applications est utilisé le domaine sélectionné (via les dépôts de données qui permettent de les déclarer sur les applications, systèmes applicatifs, service applicatif ou microservice), et par quels composants (en lecture seule ou lecture/écriture).
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Types d'objet |
|---|---|
Sujet | Domaine de données applicatif Domaine de données logiques Domaine d'information métier Structure de fichier Domaine de données relationnelles Domaine de données NoSql |
Un rapport type présente ces informations sous forme de dendrogramme, un autre rapport type sous forme de tableau.
Utilisation des informations d'une carte d'informations
Le paramètre d'entrée est une carte d'informations qui peut regrouper un ou plusieurs domaine(s).
Le rapport affiche
• les domaines et les données qu'ils utilisent, avec les droits d'accès à ces données.
• dans quels systèmes (applications, systèmes applicatifs, service applicatif ou microservice) les domaines sont utilisés et par quels composants de ces systèmes, en précisant le mode d'accès (lecture ou lecture/écriture).
Un rapport type présente ces informations sous forme de dendrogramme, un autre rapport type sous forme de tableau.
Utilisation de l'information
L'objet racine du rapport est une information (concept, classe, vue de données, table, etc.). Pour cet objet racine, le rapport affiche :
• les domaines qui utilisent l'information, avec quels droits d'accès
• dans quels systèmes (applications, systèmes applicatifs, service applicatif ou microservice) ces domaines sont utilisés et par quels composants de ces systèmes, en précisant le mode d'accès (lecture ou lecture/écriture).
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Types d'objet |
|---|---|
Sujet | Classe Concept Concept d'état Concept évènement Concept type Entité Période type Représentation type Table Type de données Vue de concept Vue de données Vue physique |
Utilisation des informations des domaines d'un conteneur
Pour l'objet sélectionné en entrée (un conteneur), le rapport affiche :
• les domaines détenus
• les informations utilisées par les domaines, avec quels droits d'accès
• les systèmes qui utilisent ces domaines et le mode d'accès des composants de ces systèmes (lecture ou lecture/écriture)
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Types d'objet |
|---|---|
Sujet | Dictionnaire métier Base de données Paquetage Modèle de données Catalogue de brique de données NoSQL Paquetage de types de données |
Report DataSets
Un Report DataSet est un tableau de données créé à partir d'objets du référentiel, sur lequel peuvent être générés des rapports instantanés.
HOPEX Data Architecture fournit différents types de Report DataSets.
Créer un Report DataSet
Pour créer un Report DataSet :
1. Cliquez sur le menu de navigation puis sur Rapports.
2. Dans le volet de navigation cliquez sur Autres rapports.
3. Dans la zone d'édition cliquez sur Mes Report DataSets.
4. Cliquez sur Nouveau.
5. Indiquez :
• le nom du rapport
• le détenteur (optionnel)
• la définition du Report DataSet, sur laquelle repose le rapport
6. Cliquez sur OK.
Exemple de Report Dataset
Définition des termes
Ce type de Report DataSet a comme paramètre d'entrée une liste de termes.
A partir des termes sélectionnés, vous pouvez par exemple créer un rapport instantané de type "matrice" qui présente la liste des concepts qui utilisent les termes en question.
Pour créer un rapport instantané sur ce type de Report DataSet :
1. Créez un Report DataSet de type "Définition de terme".
Voir plus haut Créer un Report DataSet.2. Ouvrez les propriétés du Report DataSet.
3. Affichez la page Données.
4. (Si besoin) Dans la section Paramètres, cliquez sur Ajouter et sélectionnez les paramètres d'entrée, ici des termes.
5. (Si besoin) Dans la section Report DataSet, cliquez sur Rafraîchir.
6. Dans la section Report DataSet, cliquez sur Rapport instantané.
7. Sélectionnez le type de rapport instantané voulu, ici une matrice.
8. Cliquez sur OK.

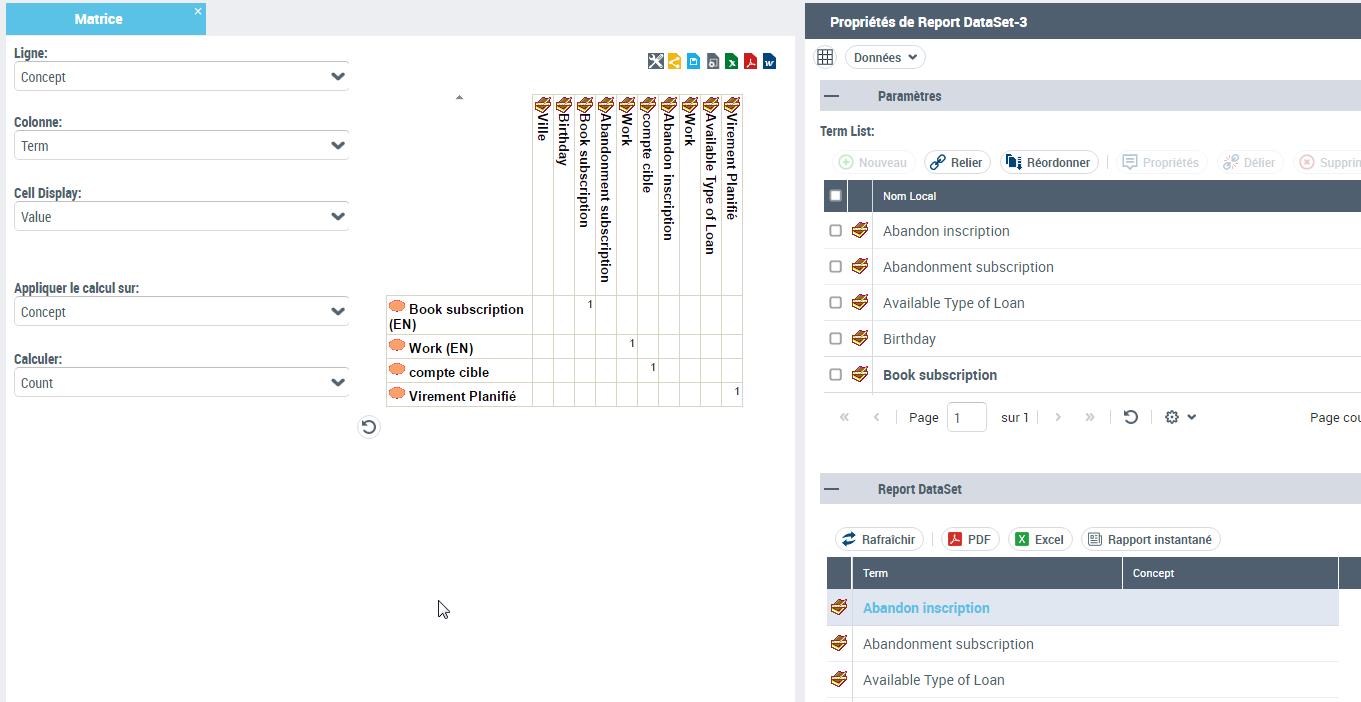

Matrice Dictionnaire métier x Concept
Un concept peut être référencé par un ou plusieurs dictionnaires métier.
Ce Report DataSet a pour entrée une liste de dictionnaires métier. Il permet de créer un rapport instantané de type "Matrice" qui dresse la liste des concepts référencés dans les dictionnaires métier sélectionnés.
Pour créer un rapport instantané sur ce type de Report DataSet :
1. Créez un Report DataSet de type "Matrice Dictionnaire métier x Concepts".
Voir plus haut Créer un Report DataSet.2. Ouvrez les propriétés du Report DataSet.
3. Affichez la page Données.
4. (Si besoin) Dans la section Paramètres, cliquez sur Ajouter et sélectionnez les paramètres d'entrée, ici des dictionnaires métier.
5. (Si besoin) Dans la section Report DataSet, cliquez sur Rafraîchir.
6. Dans la section Report DataSet, cliquez sur Rapport instantané.
7. Sélectionnez le type de rapport instantané voulu, ici une matrice.
8. Cliquez sur OK.
