Accéder à l'édition d'un diagramme
Vous pouvez accéder à un diagramme en mode édition à partir :
• de la liste des diagrammes décrivant ou contenant un objet
• de l'aperçu d'un diagramme
Pour certains types de diagrammes, vous pouvez ouvrir le diagramme en mode tabulaire, voir Saisie de diagramme en mode tabulaire.Si besoin, à droite du diagramme, vous pouvez afficher les fenêtres de Propriétés, d'ajout de Notes de révision et d'Aspect.
Ouvrir un diagramme en mode édition
Pour ouvrir un diagramme en mode édition :
1. Accédez à l'objet que décrit le diagramme.
Ex. : un objet dans une liste ou dans une arborescence.
2. Ouvrez la liste des diagrammes de l'objet.

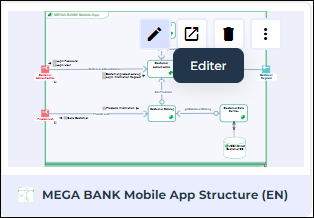

Si aucun diagramme ne décrit l'objet sélectionné, voir Les objets dans un diagramme.3. Passez le curseur sur la vignette du diagramme qui vous intéresse.
4. Cliquez sur Éditer.
Dans une liste de diagrammes, cliquez sur le Nom du diagramme, puis cliquez sur Éditer

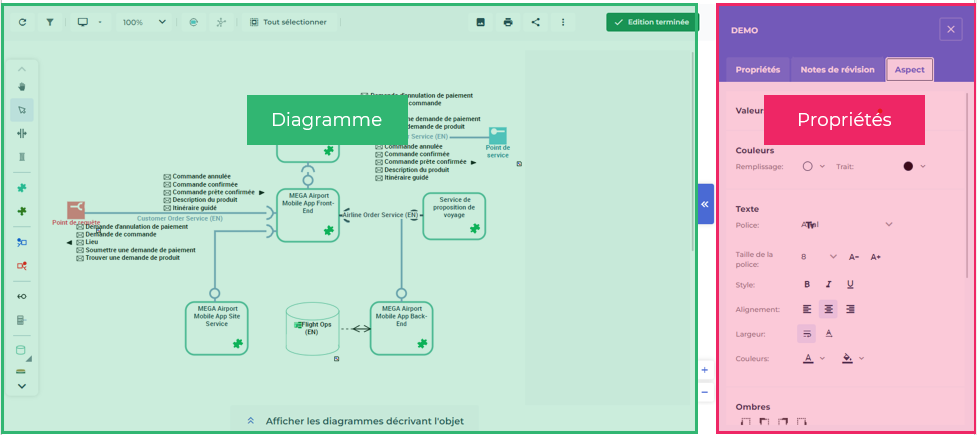

.Le diagramme s'affiche en mode édition :
• en pleine page si vous partez d'une liste ou d'une arborescence dans la zone d'édition
• à droite de l'arborescence si vous partez d'une arborescence dans la zone d'exploration
A droite de votre diagramme, vous pouvez afficher:
• les propriétés du diagramme via l'onglet Propriétés
• les notes de révision via l'onglet Notes de révision
• les options de formatage dans l'onglet Aspect
Passer du mode aperçu au mode édition
A partir d'un aperçu de diagramme, vous pouvez passer en mode édition du diagramme.
Pour passer en mode édition du diagramme :
1. Affichez un aperçu de diagramme.
Voir Ouvrir des diagrammes.2. Dans la barre d'outils du diagramme, cliquez sur Éditer le diagramme .
.Le diagramme s'affiche en mode édition.
Éditer un diagramme dans un nouvel onglet
Pour isoler un diagramme d'autres opérations dans HOPEX, vous pouvez ouvrir le diagramme et l'éditer dans un nouvel onglet. Le diagramme est enregistré lorsque vous cliquez sur Édition terminée.
Pour éditer un diagramme dans un nouvel onglet :
1. Accédez aux diagrammes de l'objet qui vous intéresse.
2. Passez le curseur sur la vignette du diagramme qui vous intéresse puis cliquez sur Ouvrir dans un nouvel onglet
.
.Le diagramme s'affiche en pleine page, en mode aperçu dans un nouvel onglet.
3. Cliquez sur Éditer le diagramme.
4. Éditez votre diagramme dans le nouvel onglet.
5. Pour revenir au mode aperçu du diagramme, cliquez sur Édition terminée lorsque vous avez effectué vos modifications .
Pour travailler sur plusieurs diagrammes en même temps, ouvrez chaque diagramme dans un onglet différent.
