Présentation du diagramme d'activités
Un diagramme d'activités représente un séquencement d'étapes décrivant le comportement d'un élément du système.
Les étapes sont modélisées par des noeuds - noeuds d'action, de paramétrage ou de contrôle - coordonnés par des flux de données ou de contrôle.

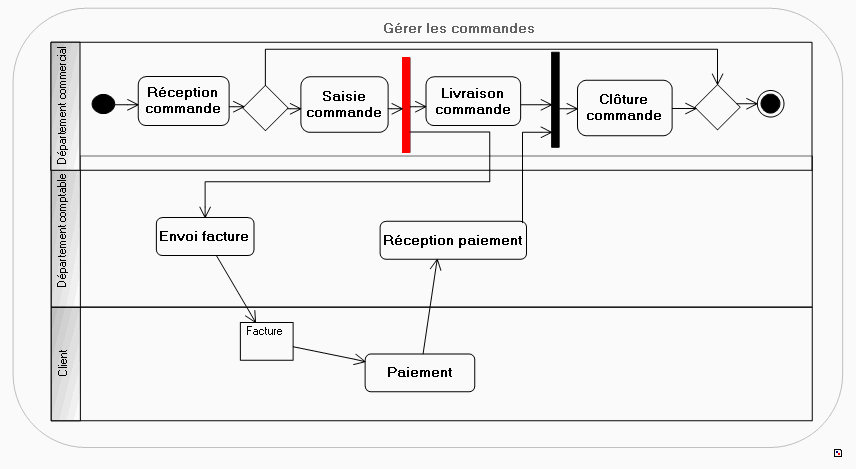

Exemple de diagramme d'activités
Créer un diagramme d'activités
Dans HOPEX IT Architecture, un diagramme d'activités se crée à partir d'un paquetage ou d'une activité.
Vous pouvez créer une activité sur un paquetage, un composant ou une classe.
Pour créer un diagramme d'activités :
1. Faites un clic droit sur le paquetage ou l'activité concerné(e).
2. Dans le menu contextuel qui s'affiche, cliquez sur Nouveau > Diagramme d'activités.
Le nouveau diagramme d'activités s'ouvre.
