Les partitions

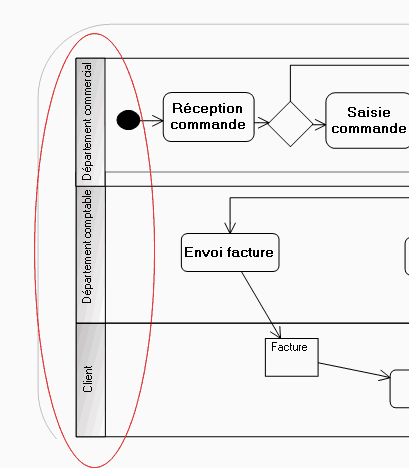

Un diagramme d'activités peut être découpé en partitions. Chaque partition contient des nœuds ou des actions ainsi que les flux entre ces éléments.
Vous pouvez utiliser des partitions pour organiser les tâches ou pour spécifier l'élément responsable de la mise en œuvre d'un ensemble de tâches.
Pour plus de détails sur les couloirs, voir Utiliser des piscines : améliorer la présentation graphique.
Créer une partition
Pour créer une partition dans le diagramme d'activités :
1. Cliquez sur le bouton Partition
de la barre d'insertion d'objets.
de la barre d'insertion d'objets.2. Indiquez son nom.
3. Cliquez sur Ajouter.
Propriétés d'une partition
La page Etats présente les états contenus dans la partition.
La page Compléments permet d'indiquer l'élément représenté par la partition. Il s'agit de l'élément qui met en œuvre les éléments de la partition. Ce peut être un acteur, une classe ou un composant.
