Décrire les interfaces utilisateur
Il est possible de décrire les interfaces reliant les services ou les opérations avec l'extérieur. Cette description s'effectue dans un diagramme d'IHM.
Pour accéder à cette fonctionnalité UML, vous devez être connecté avec le profil Architecte solution ou avec le profil Administrateur fonctionnel d'architecture de solution.Pour visualiser les interfaces utilisateur, ouvrez la fenêtre des Options et vérifiez que IT Architecture > Fonctionnalité de modélisation d'IHM et de traitements par lots (ADES) est activée.Créer une interface homme-machine
Pour créer une interface utilisateur à partir du menu de navigation Conception (UML) :
1. Sélectionnez Interfaces utilisateur.
La liste des interfaces utilisateur apparaît.
2. Cliquez sur Nouveau.
3. Saisissez le nom de l'interface.
4. Cliquez sur OK.
Construire un diagramme d'Interface Homme Machine
Pour créer un diagramme d'IHM :
1. Sélectionnez l'interface utilisateur qui vous intéresse et cliquez sur le bouton Créer un diagramme.
2. Dans la fenêtre de choix, sélectionnez Diagramme d'IHM.
Le diagramme d'IHM s'ouvre dans la fenêtre d'édition.
Prenons l'exemple du diagramme d'IHM du service "Réservation Avion".
L'interface se présente sous forme d'une boîte de dialogue, dans laquelle doivent être renseignés différents champs :
• La ville de départ
• La ville d'arrivée
• La date du vol
Un bouton annule la demande, un autre ouvre une seconde interface.
Dessiner l'IHM
Le diagramme d'IHM vous permet de dessiner l'interface de l'opération ou du service.
Elément D'IHM
Un certain nombre de boutons vous permettent de définir l'apparence de l'interface :
• Champ de texte
• Liste
• Bouton radio
• Case à cocher
• Etc.
Pour créer un élément :
1. Dans la barre d'objets du diagramme, sélectionnez le bouton correspondant à l'élément voulu puis cliquez dans le diagramme.
2. Dans la fenêtre qui apparaît, tapez le nom de l'élément.
3. Cliquez sur OK.

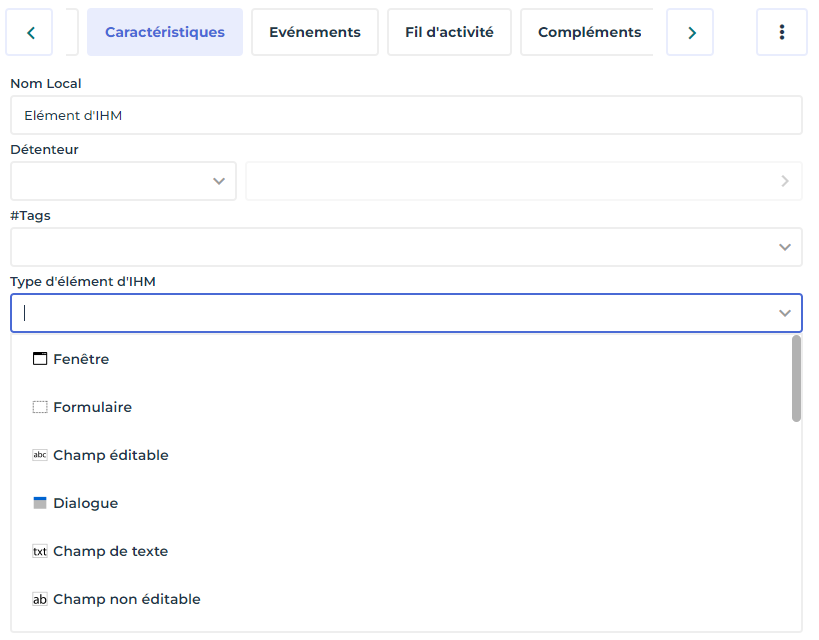

Vous pouvez également cliquer sur le bouton Elément d'IHM et indiquer le type de l'élément dans sa fenêtre de propriétés.
Evénement d'IHM
Vous pouvez relier un événement à un élément d'IHM. Dans notre exemple, le bouton « Proposer des vols » est relié à un événement, qui, lorsqu'il est actionné, ouvre une autre interface.
Pour créer un événement :
1. Cliquez sur le bouton Evénement d'IHM puis cliquez dans le diagramme.
2. Saisissez le nom de l'événement et cliquez sur OK.
Type d'événement
Il existe différents types d'événement. Il peut s'agir :
• D'un clic sur un bouton
• D'une entrée dans un champ
• Etc.
Pour spécifier le type d'un événement :
1. Ouvrez la page de propriétés Caractéristiques de l'événement.
2. Dans le champ Evénement type d'IHM, cliquez sur la flèche puis sur Rechercher Evénément type d'IHM.
La fenêtre de sélection apparaît.
3. Cliquez sur Chercher.
La liste des types d'événement apparaît.
4. Sélectionnez le type voulu et cliquez sur OK.
Relier l'événement à un élément
Pour relier l'événement d'IHM à un élément d'IHM, deux possibilités s'offrent à vous :
• Sélectionnez l'événement dans le diagramme et faites-le glisser sur l'élément.
• Ou ouvrez la page de propriétés Caractéristiques de l'événement et renseignez le champ Elément d'IHM.
