Dessiner une ébauche de diagramme
HOPEX vous permet de dessiner des diagrammes de manière informelle, en utilisant des formes sans avoir besoin de préciser dès le départ le type d'objet utilisé.
Cette fonctionnalité vous permet d'échanger avec vos collaborateurs et de jeter sur papier une ébauche de diagramme.
Créer une ébauche de diagramme
Pour créer une ébauche de diagramme :
1. Cliquez sur le menu de navigation puis sélectionnez Collaboration > Vue générale > Toutes les ébauches.
2. Cliquez sur Créer pour créer une ébauche et dans son menu contextuel, cliquez sur Nouveau > Ebauche.
Un diagramme s'ouvre.

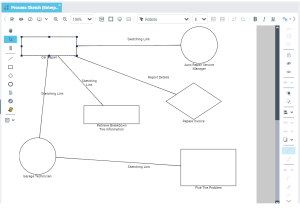

Dessiner une ébauche de diagramme
Formes disponibles dans les diagrammes d'ébauche
Les diagrammes d'ébauche contiennent :mp
• des éléments d'ébauche :
• Rectangle
• Losange
• Cercle
• des liens d'ébauche
Associer un élément d'ébauche à un objet du référentiel
Vous pouvez associer les formes d'un diagramme d'ébauche à des objets du référentiel représentant des éléments de l'architecture.
Pour ce faire :
1. Ouvrez la fenêtre de propriétés d'un élément d'ébauche.
2. Sous la page Caractéristiques, à partir du champ Elément de modèle d'entreprise, reliez un objet du référentiel.
L'élément d'ébauche prend alors la forme du type d'objet que vous avez sélectionné.
Pour associer un élément d'ébauche et un objet du référentiel, vous pouvez également procéder par glisser depuis un arbre de navigation.
