Utiliser un scénario de flux de système applicatif
Pour plus de détails sur l'utilisation des scénarios de flux, voir Décrire les scénarios de flux.Un scénario de flux de système applicatif permet de représenter les flux échangés entre certains éléments du système applicatif dans un contexte donné. Les éléments représentés sont :
• des systèmes applicatifs,
• des applications,
• des micros services,
• des acteurs de l'organisation,
• des dépôts de données applicatives internes ou externes,
• des ports applicatifs en entrée ou en sortie.
Les échanges proposés entre ces éléments :
• des flux applicatifs qui portent un contenu,
• des canaux de flux applicatifs qui regroupent plusieurs flux applicatifs sur un même lien,
• des canaux de données applicatives qui représentent les échanges effectués avec les dépôts de données applicatives.
Le scénario de flux de système applicatif ci-dessous décrit les échanges entre un client et l'application de eCommerce.

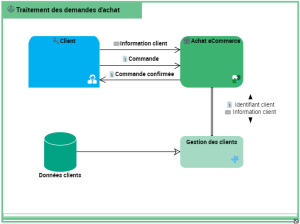

Exemple de scénario de flux de système applicatif de "Traitement des demandes d'achat"
Pour créer un scénario de flux de système applicatif :
Faites un clic droit sur le système applicatif et cliquez sur Nouveau > Scénario de flux de système applicatif.Ajouter une application au scénario de flux de système applicatif
Une application est un composant logiciel déployable qui fournit un ensemble de fonctionnalités à des utilisateurs.Pour ajouter une application :
1. Dans la barre d'objets du scénario de flux de système applicatif, cliquez sur le bouton Application.
2. Cliquez dans le cadre du système applicatif décrit.
Une fenêtre d'ajout vous demande de choisir l'application que vous souhaitez utiliser (par exemple “Achat eCommerce”).
3. Sélectionnez l'application et cliquez sur OK.
L'application apparaît dans le diagramme.
De la même manière vous pouvez ajouter :
• un système applicatif
Un système applicatif est un assemblage d'autres systèmes applicatifs, d'applications et d'utilisateurs finaux interagissant avec les composants applicatifs dans le but de mettre en œuvre une ou plusieurs fonctionnalités.• un micro-service.
Un micro-service est un composant logiciel qui peut se déployer de manière autonome, mais qui ne fournit pas directement un service à l'utilisateur final. Il peut interagir avec d'autres services applicatifs, applications ou systèmes applicatifs. C'est un composant logiciel déployable qui utilise des technologies logicielles. Par exemple : service d'authentification, service d'impression de fichiers PDF.Ajouter un acteur de l'organisation au scénario de flux de système applicatif
Un acteur de l'organisation est représenté soit par un Acteur soit par un Type de position.
Un acteur représente une personne ou un groupe de personnes qui interviennent dans les processus ou dans le système d'information de l'entreprise. Un acteur peut être interne ou externe à l'entreprise : Un acteur interne représente un élément de l'organisation d'une entreprise tel qu'une direction, un service ou un poste de travail. Il est défini à un niveau plus ou moins fin en fonction de la précision à fournir sur l'organisation (cf type d'acteur). Ex : la direction financière, la direction commerciale, le service marketing, l'agent commercial. Un acteur externe représente un organisme qui échange des flux avec l'entreprise. Ex : Client, Fournisseur, Administration.Un type de position représente un statut affecté à un individu ou à un groupe d'individus, afin de définir un poste dans une organisation ou une hiérarchie.Pour ajouter un acteur de l'organisation :
1. Dans la barre d'objets du scénario de flux de système applicatif, cliquez sur le bouton Participant opérateur.
2. Cliquez dans le cadre du système applicatif décrit.
Une fenêtre d'ajout vous demande de choisir le Type d'objet que vous souhaitez utiliser.
3. Sélectionnez, par exemple, le type d'objet Acteur.
4. Sélectionnez l'acteur qui vous intéresse et cliquez sur OK.
L'acteur apparaît dans le diagramme.
Pour créer un nouvel acteur, saisissez son nom et cliquez sur OK.
