Décrire un système applicatif
Un projet de description de l'architecture fonctionnelle d'un système d'information permet aussi de recenser les systèmes applicatifs existants et leurs échanges.
*Un système applicatif est un assemblage d'autres systèmes applicatifs, d'applications et d'utilisateurs finaux interagissant avec les composants applicatifs dans le but de mettre en œuvre une ou plusieurs fonctionnalités.
Un système applicatif est décrit par plusieurs types de diagramme :
• un scénario de flux de système applicatif présente les flux échangés entre les autres systèmes applicatifs, les applications ou les micro-services utilisés par ce système applicatif. Un scénario peut représenter un cas d'utilisation particulier du système applicatif ou plus globalement l'ensemble des flux échangés à l'intérieur de ce système applicatif.
*Pour plus de détails, voir Décrire les scénarios de flux.
• un diagramme de structure de système applicatif qui permet de représenter les interactions entre les différents composants du système applicatif sous forme de contrats d'échanges.
• une architecture technique du système applicatif. qui permet de représenter l'architecture technique choisie pour le déploiement de chacune des applications qui supportent le système applicatif.
Créer un système applicatif
Pour créer un système applicatif :
1. A partir du volet de navigation Architecture des application, sélectionnez Architecture fonctionnelle > Systèmes applicatifs.
La listes des systèmes applicatifs apparaît dans la zone d'édition.
2. Sélectionnez Mes systèmes applicatifs.
3. Cliquez sur Nouveau.
La fenêtre Création d'un système applicatif apparaît.
4. Saisissez le Nom de votre système applicatif et cliquez sur OK.
Le nouveau système applicatif apparaît dans la liste.
Les propriétés d'un système applicatif
La page Caractéristiques des propriétés d'un système applicatif permet d'accéder à :
• son Détenteur, par défaut lors de la création du système applicatif, il s'agit de la bibliothèque courante.
• son Nom,
• le texte de sa Description.
Avec HOPEX IT Architecture un système applicatif est décrit par d'autres pages de propriétés, voir Contenu d'une page de propriétés HOPEX IT Architecture.
Créer un diagramme de structure de système applicatif
Ce diagramme décrit la structure interne d'un système applicatif :
• les services offerts ou requis
• les composants applicatifs et leurs interactions, il s'agit de systèmes applicatifs, d'applications et de micro-services,
• les utilisateurs finaux en interaction avec les composants applicatifs.

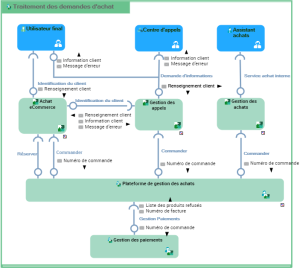

Le diagramme suivant décrit le système applicatif du traitement des demandes d'achat.
Diagramme de structure de système applicatif "Traitement des demandes d'achat"
Pour créer un diagramme de structure de système applicatif :
*Faites un clic droit sur le système applicatif et cliquez sur Nouveau > Diagramme de structure de système applicatif.
Ajouter un système applicatif dans un diagramme de structure de système applicatif
Pour décrire qu'un système applicatif met en œuvre un autre système applicatif, vous allez ajouter un système applicatif du diagramme de structure de système applicatif.
Par exemple, le système de traitement des demandes d'achat utilise les services des systèmes applicatifs de la “Plateforme de gestion des achats” et de “Gestion des paiements”.
Pour ajouter un Système applicatif :
1. Dans la barre d'objets du diagramme de structure de système applicatif, cliquez sur le bouton Système applicatif.
2. Cliquez dans le cadre du système applicatif décrit.
Une fenêtre d'ajout vous demande de choisir le système applicatif mis en œuvre (par exemple “Gestion des paiements”).
3. Sélectionnez un système applicatif.
4. Cliquez sur OK.
Le système applicatif apparaît dans le diagramme.
Ajouter un utilisateur final dans un diagramme de structure de système applicatif
Pour décrire qu'un système applicatif, tel que le traitement des demandes d'achat, est activé par des acteurs internes et externes, vous allez ajouter un utilisateur final associer.
*L'utilisateur final représente une unité organisationnelle interagissant aux frontières d'un système applicatif ou d'un système applicatif logique.
Pour ajouter un utilisateur final :
1. Dans la barre d'objets du diagramme de structure de système applicatif, cliquez sur le bouton Utilisateur final et cliquez dans le cadre du diagramme.
Une fenêtre d'ajout vous demande de choisir le Type d'objet que vous souhaitez utiliser : Acteur ou Type de Position.
2. Sélectionnez, par exemple, le type d'objet Acteur.
*Un acteur représente une personne ou un groupe de personnes qui interviennent dans les processus ou dans le système d'information de l'entreprise. Un acteur peut être interne ou externe à l'entreprise : Un acteur interne représente un élément de l'organisation d'une entreprise tel qu'une direction, un service ou un poste de travail. Il est défini à un niveau plus ou moins fin en fonction de la précision à fournir sur l'organisation (cf type d'acteur). Ex : la direction financière, la direction commerciale, le service marketing, l'agent commercial. Un acteur externe représente un organisme qui échange des flux avec l'entreprise. Ex : Client, Fournisseur, Administration.
*Un type de position représente un statut affecté à un individu ou à un groupe d'individus, afin de définir un poste dans une organisation ou une hiérarchie.
3. Sélectionnez l'acteur qui vous intéresse et cliquez sur OK.
L'acteur apparaît dans le diagramme.
