Décrire les processus applicatifs
Un processus applicatif est la représentation exécutable d'un processus. Les éléments formalisant un processus applicatif sont les suivants : les événements du workflow, les tâches à accomplir durant le traitement, les éléments algorithmiques d'enchaînement des tâches, les flux d'information échangés avec les participants.Accéder à la liste des processus applicatifs
Pour accéder à la liste des processus applicatifs à partir du volet de navigation Architecture des applications :
Sélectionnez Architecture fonctionnelle > Processus applicatifs.La liste des processus applicatifs apparaît dans la zone d'édition.
Créer un diagramme de processus applicatif
Pour créer un diagramme de processus applicatif :
Faites un clic droit sur le processus applicatifs qui vous intéresse et cliquez sur Nouveau > Diagramme de processus applicatif.Le diagramme s'ouvre dans la fenêtre d'édition. Le cadre du processus applicatif décrit apparaît dans le diagramme.
Exemple de processus applicatif

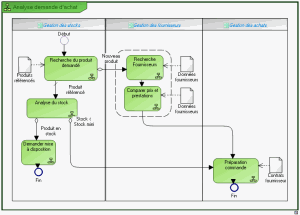

Le diagramme ci-après représente le traitement des demandes d'achat.
• Une recherche du produit est effectuée à partir de la base des produits Référencés.
• Si le produit est nouveau, une recherche de fournisseur et une étude comparative des prix est menée. Puis une commande est émise et le processus prend fin.
• Si le produit est référencé, l'étude de l'état des stocks est réalisée.
• Si le stock est suffisant, une demande de mise à disposition est activée et le processus prend fin.
• Si le stock est inférieur au stock minimum, une commande est émise vers le fournisseur et le processus prend fin.
Processus applicatif de "Demande d'achat
Pour plus de détails sur l'utilisation des processus applicatifs voir le guide HOPEX Business Process Analysis, chapitre "Les processus applicatifs", page 83.
