Décrire les interfaces utilisateur
Il est possible de décrire les interfaces reliant les services ou les opérations avec l'extérieur. Cette description s'effectue dans un diagramme d'IHM.
Créer une interface utilisateur
Condition préalable
Avoir défini un environnement de travail sur un projet en cours. Voir Le volet Projet en cours.
Pour créer une interface utilisateur :
1. Cliquez sur le volet de navigation Projet en cours.
2. Dans le volet de navigation cliquez sur Conception de l'architecture applicative :
3. Cliquez sur la tuile Interfaces utilisateur.
La liste des interfaces utilisateur apparaît.
4. Cliquez sur Nouveau.
5. Saisissez le nom de l'interface.
6. Cliquez sur OK.
Construire un diagramme d'IHM
Pour créer un diagramme d'IHM :
1. Faites un clic droit sur l'interface utilisateur qui vous intéresse.
2. Sélectionnez Nouveau > Diagramme d'IHM.
Le diagramme d'IHM s'ouvre dans la fenêtre d'édition.

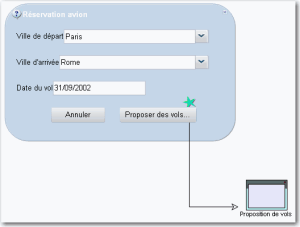

Prenons l'exemple du diagramme d'IHM du service "Réservation Avion".
L'interface se présente sous forme d'une boîte de dialogue, dans laquelle doivent être renseignés différents champs :
• La ville de départ
• La ville d'arrivée
• La date du vol
Un bouton annule la demande, un autre ouvre une seconde interface.
Dessiner l'IHM
Le diagramme d'IHM vous permet de dessiner l'interface de l'opération ou du service.
Elément D'IHM
Un certain nombre de boutons vous permettent de définir l'apparence de l'interface :
• Champ de texte
• Liste
• Bouton radio
• Case à cocher
• Etc.
Pour créer un élément :
1. Dans la barre d'objets du diagramme, sélectionnez le bouton correspondant à l'élément voulu puis cliquez dans le diagramme.
2. Dans la fenêtre qui apparaît, tapez le nom de l'élément.
3. Cliquez sur OK.

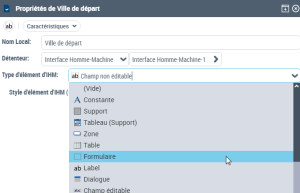

Vous pouvez également cliquer sur le bouton Elément d'IHM et indiquer le type de l'élément dans sa fenêtre de propriétés.
Evénement d'IHM
Vous pouvez relier un événement à un élément d'IHM. Dans notre exemple, le bouton "Proposer des vols" est relié à un événement, qui, lorsqu'il est actionné, ouvre une autre interface.
Pour créer un événement :
1. Cliquez sur le bouton Evénement d'IHM puis cliquez dans le diagramme.
2. Saisissez le nom de l'événement et cliquez sur OK.
Type d'événement
Il existe différents types d'événement. Il peut s'agir :
• D'un clic sur un bouton
• D'une entrée dans un champ
• Etc.
Pour spécifier le type d'un événement :
1. Ouvrez la fenêtre de propriétés de l'événement.
2. Cliquez sur l'onglet Caractéristiques.
3. Dans le champ Evénement type d'IHM, cliquez sur la flèche puis sur Rechercher Evénément type d'IHM.
La fenêtre de sélection apparaît.
4. Cliquez sur Chercher.
La liste des types d'événement apparaît.
5. Sélectionnez le type voulu et cliquez sur OK.
Relier l'événement à un élément
Pour relier l'événement à un élément, deux possibilités s'offrent à vous :
• Sélectionnez l'événement dans le diagramme et faites-le glisser sur l'élément.
• Ou ouvrez la fenêtre de propriétés de l'événement et renseignez le champ Elément d'IHM.
