Les partitions

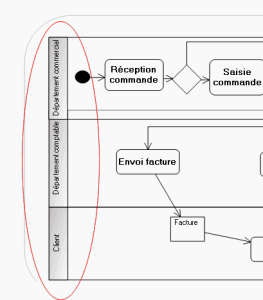

Un diagramme d'activités peut être découpé en partitions. Chaque partition contient des nœuds ou des actions ainsi que les flux entre ces éléments.
Vous pouvez utiliser des partitions pour organiser les tâches ou pour spécifier l’élément responsable de la mise en œuvre d’un ensemble de tâches.
Créer une partition
Pour créer une partition dans le diagramme d’activités :
1. Cliquez sur le bouton
Partition
de la barre d’insertion d’objets.
2. Indiquez son nom.
3. Indiquez l’élément représenté par la partition. Il s’agit de l’élément qui met en oeuvre les éléments de la partition. Ce peut être un acteur, une classe ou un composant.
4. Cliquez sur OK.
Propriétés d’une partition
L'onglet Eléments contenus de la fenêtre de propriétés de la partition présente les éléments exécutés dans la partition.
L’onglet Compléments permet de rattacher la partition aux contraintes qui y sont mises en oeuvre.
