Décrire un environnement de système applicatif logique
Un environnement de système applicatif logique présente un contexte d'utilisation de systèmes applicatifs logiques. Il décrit les interactions de service, entre le système applicatif logique et ses partenaires externes, qui lui permettent de remplir sa mission et d'assurer les fonctionnalités attendues.
Un environnement de système applicatif logique peut être décrit par deux types de diagramme :
• un diagramme de scénario de flux d'environnement de système applicatif logique qui permet de décrire les échanges réalisés à l'intérieur de l'environnement de système applicatif logique décrit dans un contexte particulier.
• un diagramme d'environnement de système applicatif logique qui permet de représenter les interactions de service entre les systèmes applicatifs logiques internes, ses utilisateurs et les systèmes logiques partenaires.
Exemple d'environnement de système applicatif logique
Un diagramme d'environnement de système applicatif logique décrit les interactions de service entre les principaux composants internes de l'environnement décrit et les composants externes.
Les demandes d'achat sont formulées par des clients dans des conditions définies par le service Ventes et le service Marketing.
Le système applicatif logique interne “Traitement des demandes d'achat” fait appel à un système applicatif logique de “Livraison” qui est externe à l'environnement décrit.
s

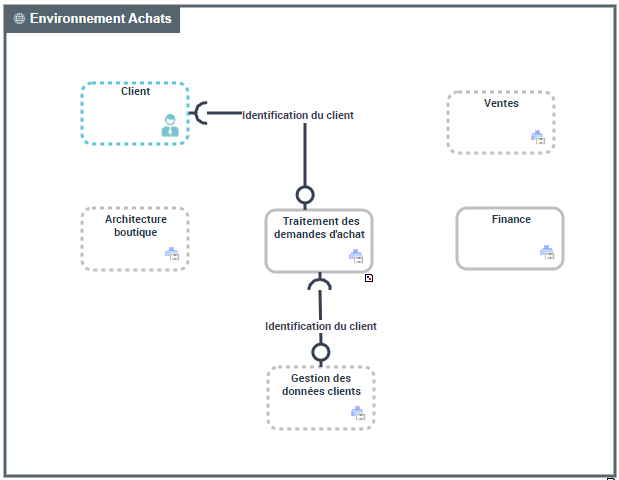

Diagramme d'environnement de système applicatif logique
Accéder à la liste des environnements d'un système applicatif logique
Pour accéder à la liste des environnements de systèmes applicatifs logiques à partir du menu de navigation du menu de navigation Inventaires :
1. Sélectionnez Logiciel > Architecture logicielle logique.
La liste des systèmes applicatifs logiques apparaît dans la liste.
2. Sélectionnez la page Environnements du système applicatif logique qui vous intéresse.
La liste des environnements du système applicatif logique apparaît.
Créer un environnement de système applicatif logique
Pour créer un environnement de système applicatif logique :
1. A partir du menu de navigation Inventaires, sélectionnez Logiciel > Architecture logicielle logique.
2. Ouvrez la page Environnement du système applicatif logique qui vous intéresse et cliquez sur Nouveau.
La fenêtre Création d'un Environnement de système applicatif logique apparaît.
3. Saisissez le Nom de votre environnement de système applicatif et cliquez sur OK.
Le nouvel environnement de système applicatif logique apparaît dans la liste.
Les propriétés d'un environnement de système applicatif logique
La page Caractéristiques des propriétés d'un environnement de système applicatif logique permet d'accéder à :
• son Nom,
• son Détenteur, par défaut lors de la création d'un environnement de système applicatif logique, il s'agit de la bibliothèque courante.
• le texte de sa Description,
Utiliser le diagramme d'environnement de système applicatif logique
Un environnement de système applicatif logique permet de représenter les interactions de service entre les systèmes applicatifs logiques internes, ses utilisateurs et les systèmes logiques partenaires.
Le diagramme d'environnement de système applicatif logique est composé de :
• de système applicatif logique qui représentent les systèmes applicatifs logiques internes à l'environnement décrit.
Dans l'exemple, il s'agit du système applicatif logique “Traitement des demandes d'achat”.
Un système applicatif logique est un assemblage d'autres architectures, d'applications logiques et d'utilisateurs finaux interagissant avec les composants applicatifs, dans le but de mettre en œuvre une ou plusieurs fonctionnalités.
• systèmes logiques partenaires qui représentent les systèmes applicatifs logiques externes à l'environnement décrit.
Dans l'exemple, il s'agit du système applicatif logique de “Livraison”.
Un système logique partenaire est un système applicatif logique externe à l'environnement de service applicatif logique décrit. Le système logique partenaire peut être fournisseur ou consommateur de service vis à vis des composants du système applicatif logique.
• d'acteurs et de positions types qui représentent les catégories d'utilisateurs des services proposés par l'environnement.
• Des interactions de service entre les composants qui représentent les demandes de services.
Une interaction de service représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par une interface de service.
Pour plus de détails l'utilisation des diagrammes de scénario de flux, voir Utiliser un diagramme de scénario de séquence de flux.
