Utiliser un diagramme ArchiMate dans une solution EA
Afin de faciliter l'utilisation du formalisme ArchiMate® dans une solution d'architecture d'entreprise Hopex, les fonctions suivantes vous sont proposées lors de la création d'un diagramme ArchiMate à partir d'une brique AE :
Les briques d'Architecture d'Entreprise (briques AE) à partir desquelles il est possible de créer un diagramme ArchiMate sont les suivantes :
• Entreprise,
• Processus,
• Système applicatif,
• Application,
• Microservice,
• Installation de logiciel,
• Infrastructure informatique,
• Installation,
• Projet.
Créer un diagramme ArchiMate à partir d'une brique AE
Dans le formalisme ArchiMate®, un diagramme est créé dans le contexte d'un modèle et d'une vue.
Lors de la création d'un diagramme ArchiMate à partir d'une brique AE, les points suivants sont gérés automatiquement :
• Pour les objets ayant une correspondance ArchiMate, un élément ArchiMate® est créé automatiquement avec le type correspondant à l'objet décrit. Cet élément ArchiMate® est associé à l'objet décrit. Pour plus de détails, voir
Synchronisation des éléments d'un diagramme ArchiMate.
Par exemple, pour créer un diagramme ArchiMate à partir d'une application :
1. A partir du menu de navigation Applications, sélectionnez l'application qui vous intéresse et cliquez sur Créer diagramme.
2. Dans la fenêtre de choix, sélectionnez Diagramme ArchiMate.

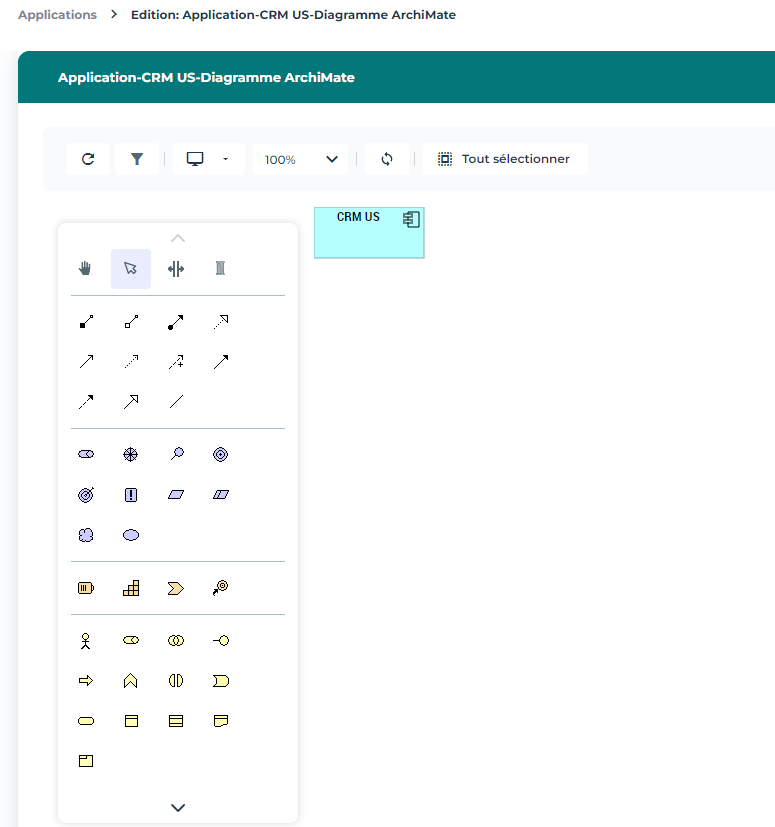

Le diagramme s'ouvre dans la fenêtre d'édition. Le composant ArchiMate associé à l'application est créé et placé dans le diagramme.
Créer un objet dans le diagramme ArchiMate d'une brique AE
Pour créer un Composant applicatif, par exemple :
1. Dans la barre d'insertion du diagramme, cliquez sur le bouton Composant applicatif.
2. Cliquez dans le diagramme.
L'assistant d'ajout s'ouvre.
3. Saisissez le nom du nouvel l'élément.

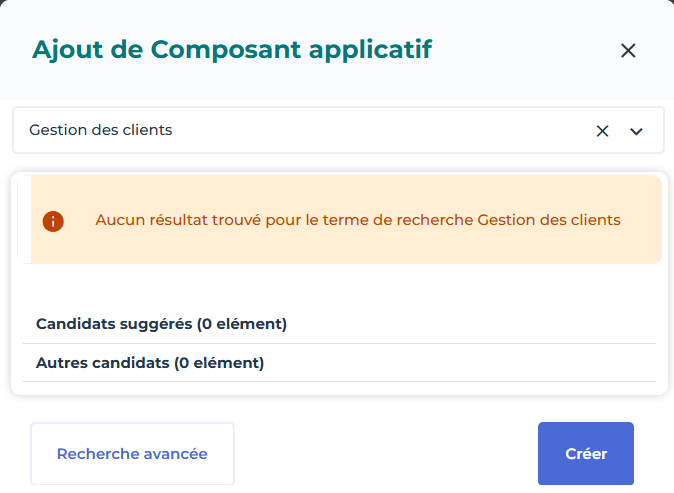

Un message vous indique qu'aucun objet ne correspond à ce nom.
4. Cliquez sur Créer.
Le composant applicatif est créé et il apparaît dans le diagramme avec le nom associé.
Ajouter un objet existant dans le diagramme ArchiMate d'une brique AE
Pour ajouter un objet existant dans un diagramme ArchiMate, vous pouvez utiliser :
• le glisser-déposer à partir d'une vue hiérarchique
• la barre d'insertion du diagramme.
Pour ajouter un Composant applicatif, par exemple, qui existe déjà en utilisant la barre d'insertion d'un diagramme ArchiMate :
1. Dans la barre d'insertion du diagramme, cliquez sur le bouton Composant applicatif.
2. Cliquez dans le diagramme.
L'assistant d'ajout s'ouvre.

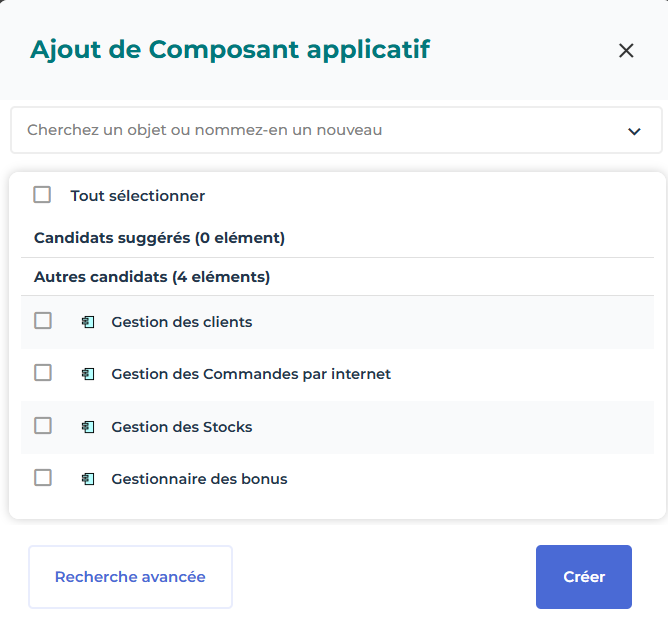

3. Dans l'espace réservé au nom de l'objet, cliquez sur la flèche descendante.
La liste des Composant applicatifs du modèle s'affiche.
4. Saisissez le nom de l'élément que vous souhaitez ajouter dans le diagramme.
Le composant applicatif apparaît dans le diagramme avec le nom associé.
Vous pouvez sélectionner plusieurs composants. Chacun d'eux sera ajouté dans le diagramme.
Créer une relation dans un diagramme ArchiMate
Un lien dans un diagramme ArchiMate correspond à une relation dans le formalisme ArchiMate®.
Une relation peut être créée en utilisant le bouton Lien de la barre d'insertion du diagramme. Si vous utilisez ce bouton, une fenêtre s'ouvre pour vous proposer les différents types de relation possibles entre les deux éléments sélectionnés.
Pour plus d'informations sur les types de relation possibles avec ArchiMate®, voir
ArchiMate Relationships.
Les propriétés d'un éléments ArchiMate dans une solution d'AE
La page Caractéristiques des propriétés d'un élément ArchiMate permet d'accéder à différentes sections.
• la section Identification permet d'accéder aux informations suivantes :
• le Nom
• son Détenteur, par défaut, il s'agit du modèle associé au diagramme courant.
• la Brique AE référencée qui est la brique du référentiel auquel l'élément ArchiMate est relié.
• le texte de sa Description.
• la section Décrire les vues ArchiMate permet d'obtenir la liste des vues qui décrivent l'objet.
La page Diagramme des propriétés d'un élément ArchiMate permet d'accéder aux diagrammes ArchiMate qui contiennent l'élément et d'en créer de nouveaux.

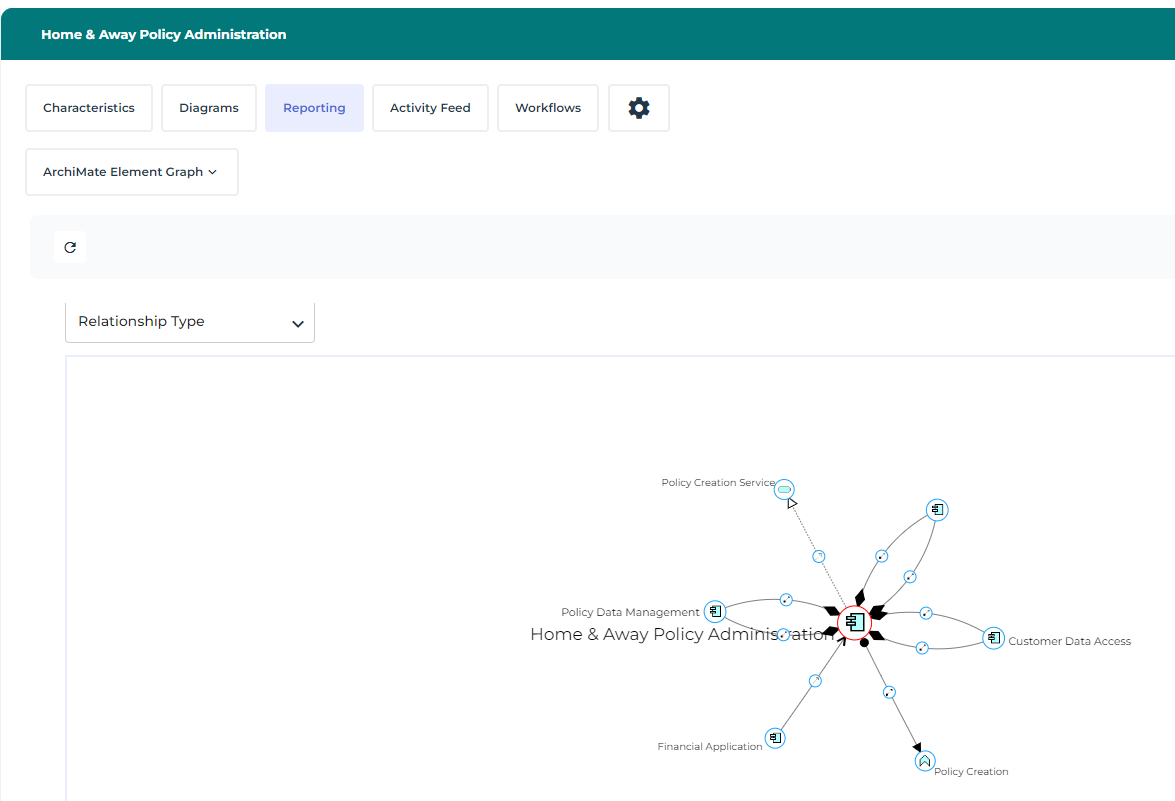

La page Rapports des propriétés d'un élément ArchiMate permet d'accéder au Graphe d'élément ArchiMate qui présente les éléments du modèle avec leur relation avec l'élément courant.
