Décrire un domaine fonctionnel métier
Un domaine fonctionnel métier est un assemblage de fonctions métier et des chaînes de valeur associées, selon deux critères principaux: les besoins de réalisation d'une ou de plusieurs capacités métier et les fonctionnalités ou compétences requises pour mettre en œuvre ces capacités.Accéder à la liste des domaines fonctionnels métier
Pour accéder à la liste des domaines fonctionnels métier :
1. Dans le menu de navigation Inventaires, sélectionnez le menu Architecture Métier > Métiers.
L'arbre des domaines fonctionnels métier apparaît.
Les propriétés d'un domaine fonctionnel métier
La page Caractéristiques des propriétés d'un domaine fonctionnel métier permet d'accéder à :
• son Nom,
• son Détenteur, par défaut lors de la création du domaine fonctionnel métier, il s'agit de l'entreprise courante.
• le texte de sa Description,
• ses Réalisations détenues.
Pour plus de détails sur les réalisations d'une capacité métier, voir Créer une mise en œuvre de capacité métier.Avec HOPEX IT Business Management un domaine fonctionnel métier est décrit par les pages suivantes :
• la page Structure qui permet d'accéder à la liste des composants du domaine fonctionnel métier.
Pour plus de détails les composants d'un domaine fonctionnel métier, voir Décrire un diagramme de domaine fonctionnel métier.• la page Processus exécuté qui permet d'accéder aux chaînes de valeur exécutés dans le contexte du domaine fonctionnel métier.
Pour plus de détails sur les chaînes de valeur, voir Décrire les résultats.Décrire un diagramme de domaine fonctionnel métier
Un diagramme de domaine fonctionnel métier décrit les interactions de service entre les principaux composants de l'architecture décrite. Il présente donc :
• les utilisations de domaine fonctionnel métier,

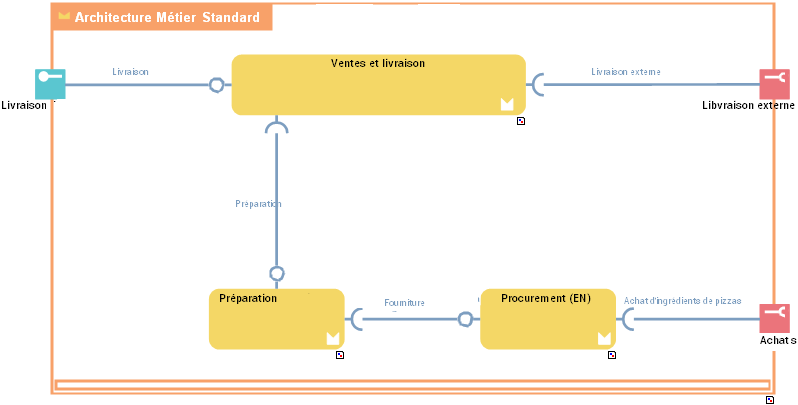

Un domaine fonctionnel métier est un assemblage de fonctions métier et des chaînes de valeur associées, selon deux critères principaux: les besoins de réalisation d'une ou de plusieurs capacités métier et les fonctionnalités ou compétences requises pour mettre en œuvre ces capacités.Dans cet exemple, le domaine fonctionnel métier historique s'appuie sur les domaines fonctionnels métier de vente et de livraison et de préparation de commandes.
Pour plus de détails sur l'utilisation d'un domaine fonctionnel métier, voir Créer une utilisation de domaine fonctionnel métier interne ou externe.• les composants de métier.
Un métier est une unité conceptuelle de répartition des responsabilités de l'entreprise. Il est utilisé pour structurer la gestion du traitement de l'information, de l'énergie, du matériel produit ou consommé. Les métiers définissent les compétences et les fonctionnalités nécessaires à l'entreprise pour accomplir sa mission.Pour plus de détails sur les métiers, voir Décrire les métiers.
Avec HOPEX IT Business Management , les communications s'appuient sur :
• des points d'accès : points de service et des points de requête.
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.Pour plus de détails sur les interactions de service entre les composants, voir Gérer les points de service et les points de requête.• des interactions de service
Une interaction de service représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par une interface de service.Pour plus de détails sur les interactions de service entre les composants, voir Gérer les interactions de service.Gérer les points de service et les points de requête
Un domaine fonctionnel métier est créé pour assurer un ou plusieurs services. Ces services sont représentés par des points de service. Le service est demandé selon des modalités précises définies par une interface de service affecté au point de service.
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.Une interface de service est un modèle de contrat entre des entités (organisationnelles, IT …). Ce contrat est décrit par les opérations déclenchables au travers de messages échangés entre deux rôles (par exemple acheteur et vendeur).Un point de requête permet de représenter l'utilisation d'un service externe.
Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.Le service est demandé selon des modalités précises définies par une interface de service affecté au point de requête.
Les composants qui émettent une requête sont liés au point de requête par une interaction de service.
Dans l'exemple, le point de requête qui représente la “Livraison externe” est relié au domaine fonctionnel métier “Ventes et livraisons” par une interaction de service.
Créer un point de service ou un point de requête
Le processus de création d'un point de service ou d'un point de requête est identique.
Pour créer un point de service :
1. Dans la barre d'objets du diagramme, cliquez sur le bouton Point de service.
2. Positionnez l'objet sur le bord du cadre de l'architecture.
Une fenêtre de création s'ouvre.
3. Cliquez sur la flèche à droite du champ Interface de service pour définir l'interface de service qui permet l'activation de ce point de service et sélectionnez, par exemple, Relier Interface de service.
La fenêtre de recherche s'ouvre.
4. Sélectionnez l'interface de service qui est associé à ce point de service.
5. Cliquez sur Suivant.
Une nouvelle fenêtre s'ouvre pour vous proposer la liste des rôles de l'interface de service pouvant être associés au point de service.
Cette nouvelle fenêtre n'est pas proposée s'il n'y a qu'un seul rôle candidat à être associé au point de service.6. Sélectionnez le rôle qui vous intéresse et cliquez sur OK.
Le point de service apparaît dans le diagramme.
Pour changer le nom du point de service :
1. Cliquez sur le nom du point de service et appuyez sur la touche <F2>.
2. Saisissez le nouveau nom utilisé lors de la spécification des points d'interaction de service.
Gérer les interactions de service
Une interaction de service représente l'échange d'informations entre des composants d'architecture.
Une interaction de service représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par une interface de service.Le contenu d'une interaction de service est décrit par une interface de service.
Une interface de service est un modèle de contrat entre des entités (organisationnelles, IT …). Ce contrat est décrit par les opérations déclenchables au travers de messages échangés entre deux rôles (par exemple acheteur et vendeur).Créer une interaction de service
Pour créer une interaction de service :
1. Dans la barre d'objets du diagramme, cliquez sur le bouton Interaction de service.
2. Tirez un lien entre les deux entités en communication.
3. Dans la fenêtre d'ajout d'une interaction de service, précisez l'interface de service que vous souhaitez utiliser.
Vous pouvez également créer une nouvelle interface de service, voir Créer une interface de service à partir d'une interaction de service. 4. Cliquez sur OK.
Créer une interface de service à partir d'une interaction de service
Vous pouvez créer une interface de service :
• à partir d'une bibliothèque,
• à partir d'une interaction de service dans un diagramme.
Pour créer une interface de service, dans un diagramme, à partir d'une interaction de service :
1. Dans la barre d'objets du diagramme, cliquez sur le bouton Interaction de service.
2. Tirez un lien entre les deux entités en communication.
3. Dans la fenêtre d'ajout d'une interaction de service, cliquez sur la flèche à droite du champ Interface de service et sélectionnez Nouveau.
La fenêtre Création d'une interface de service s'ouvre.
4. Saisissez le nom de l'interface de service dans le champ Nom.
5. Cliquez sur le bouton OK.
L'interaction de service et l'interface de service sont créés.
