Créer un diagramme
Pour créer un diagramme, vous devez l'initialiser à partir :
• les propriétés de l'objet
• de l'objet dans une liste ou une arborescence
Vous pouvez ensuite :
• insérer des objets
• insérer des formes
• insérer du texte
• arranger les objets et formes
Créer un diagramme à partir des propriétés d'un objet

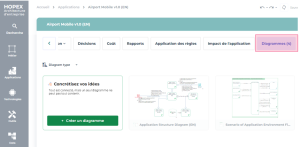

Pour créer un diagramme à partir des propriétés d'un objet :
1. Accédez aux propriétés de l'objet.
2. Ouvrez la page de propriétés Diagrammes.
3. Cliquez sur la tuile Créer un diagramme.
4. Sélectionnez le type de diagramme que vous voulez réaliser.
Passer le curseur sur les tuiles pour obtenir des détails sur les spécificités du type de diagramme en question.5. Votre diagramme est initialisé et s'ouvre en mode édition.
Certains types de diagrammes ne peuvent être créés qu'une fois par objet (par exemple : un seul diagramme de processus peut être créé à partir d'un processus).Créer un diagramme à partir d'un objet dans une liste ou arborescence

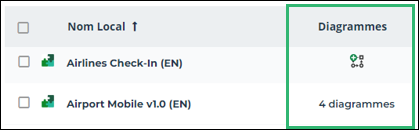

Dans la plupart des Solutions, les listes d'objets présentent une colonne Diagrammes. Celle-ci facilite l'accès aux diagrammes d'un objet et à leur création.
Les arborescences peuvent, elles, présenter des raccourcis vers la création de diagrammes matérialisés par des icônes. Ces icônes apparaissent au passage de votre curseur sur le nom de l'objet.
Pour créer un diagramme à partir d'une liste :
1. Accédez à une liste d'objets.
Par exemple, accédez à une liste d'applications via le menu de navigation.
2. Dans la colonne Diagrammes, cliquez sur le nombre de diagrammes existants.
3. Cliquez sur la tuile Créer un diagramme.
4. Sélectionnez le type de diagramme que vous voulez réaliser.
5. Votre diagramme est initialisé et s'ouvre en mode édition.
Il se peut que l'objet ne soit encore décrit par aucun diagramme. Dans ce cas, l'icône Créer un diagramme
apparaît directement dans la colonne. Cliquez dessus pour lancer l'assistant de création.

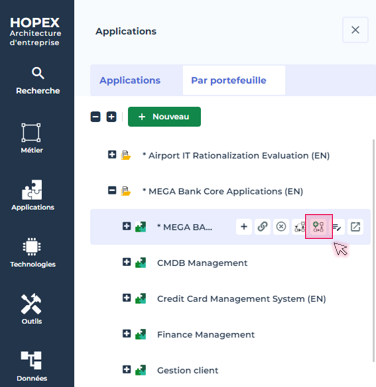

Pour créer un diagramme à partir d'une arborescence :
1. Accédez à une arborescence d'objets.
Par exemple, ouvrez une arborescence d'applications dans la zone d'exploration.
2. Passez la curseur sur le nom de l'objet.
3. Cliquez sur Créer un diagramme .
.4. Sélectionnez le type de diagramme que vous voulez réaliser.
5. Votre diagramme est initialisé et s'ouvre en mode édition.
