Rapport de décomposition des briques d'entreprise
L'objectif de ce rapport est de détailler Classificateur composite / Objets qui composent ses composants de classificateur en mettant l'accent sur la réalisation par des équipements EA de chacun des composants.
• La profondeur de l'analyse peut être définie,
• Les types des composants analysés peuvent être affichés ou filtrés (Dimension EA),
• Les types des éléments réalisateurs peuvent être affichés ou filtrés (Couche EA),
• L'apparence peut être améliorée (palette de couleur, nombre de colonnes affichées).
Pour plus de détails sur l'utilisation d'un rapport de décomposition, voir Manipuler un rapport de décomposition.Exemples de rapports

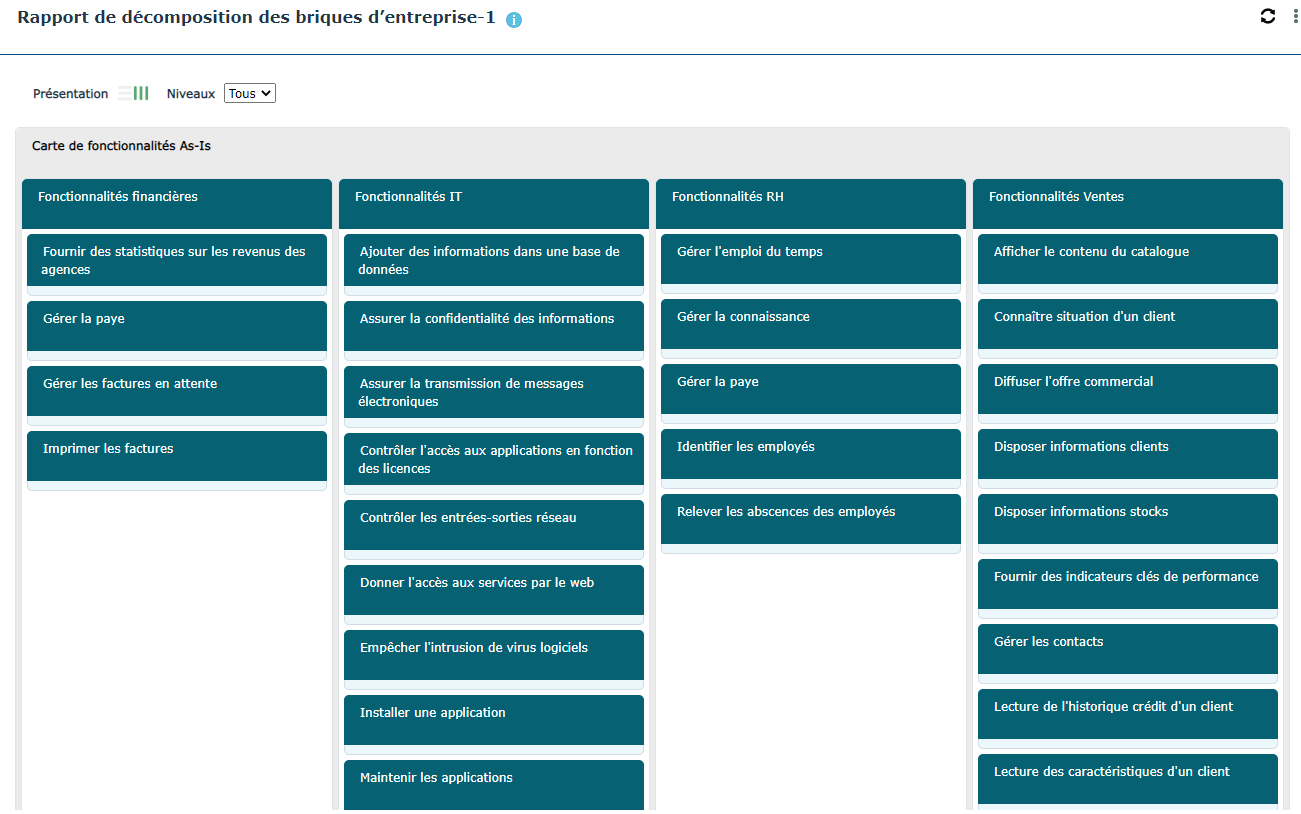

L'exemple ci-dessous permet de visualiser la décomposition des fonctionnalités de la carte de fonctionnalités passée en paramètre.

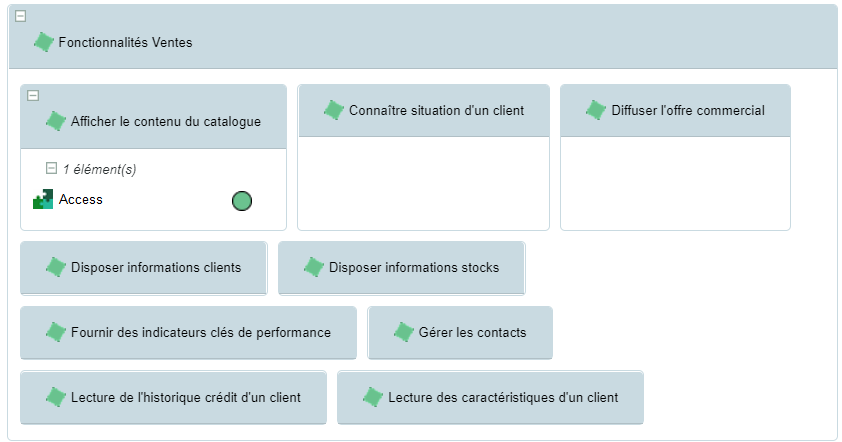

Exemple de carte de décomposition des fonctionnalités.Dans l'exemple ci-dessous, les applications qui mettent en œuvre les fonctionnalités sont présentées.

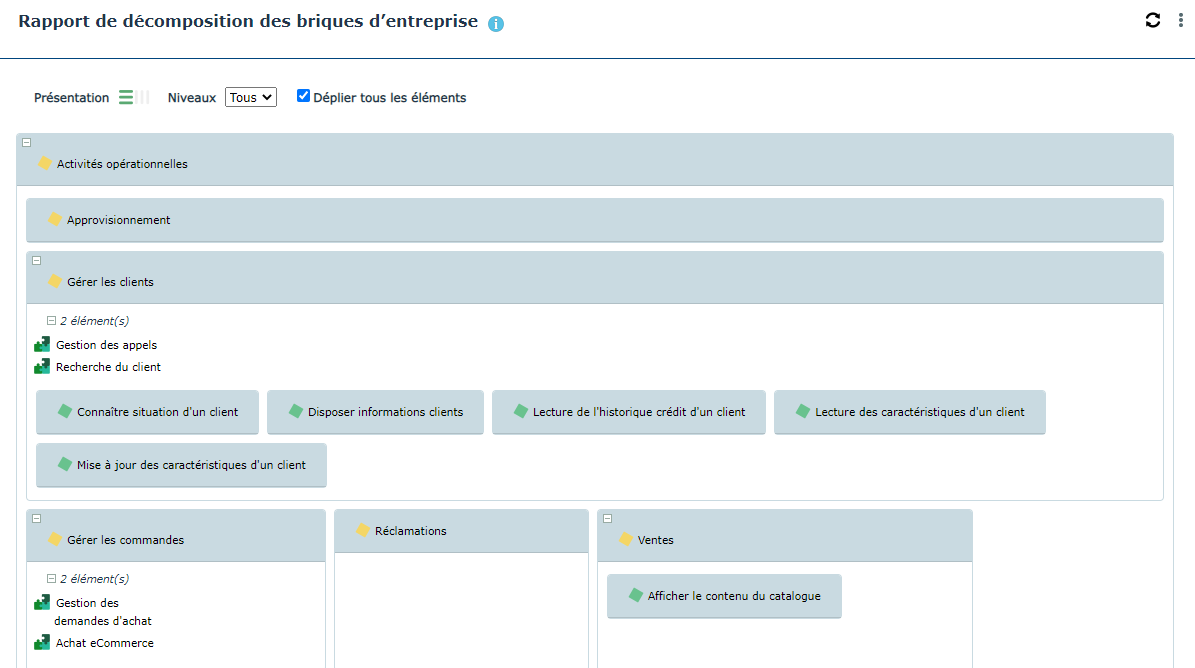

Une autre présentation permet de visualiser directement la mise en œuvre des capacités métier par des applications.
Paramètres du rapport
Il s'agit ici de définir les données en entrée du rapport.
Paramètres | Type du paramètre | Contraintes |
|---|---|---|
Objet racine | Brique d'entreprise, | Un objet obligatoire. |
Niveau de profondeur | Entier | Définit le niveau de décomposition de la carte de capacité métier ou de la capacité passée en paramètre |
Nombre de colonnes | Entier | Définit le nombre de colonnes affichées par niveau de décomposition (par ex. 2 ou 3) |
Palette de couleur | Palette HOPEX | Obligatoire. La palette livrée par défaut est « BoxInBox Report Monochrome Grey » |
Niveau EA | Choix multiple : - niveau métier, - niveau organisationnel, - niveau application, - niveau technique. | Définit quels objets de quel type de niveau d'architecture sont affichés pour les réalisations des capacités ; Par exemple l'activation du « niveau application » va faire apparaître les réalisations des capacités métier sur les Environnements de Systèmes applicatifs, les Systèmes Applicatifs ou les Applications |
Dimension EA | Choix multiple : - modèles de capacité, - modèles d'agent, - modèle de processus, - modèles d'information, - modèles de performances, - modèles de résultats | Définit quels types d'objets sont examinés dans le cadre de l'analyse de la décomposition Par exemple l'activation des « modèles de capacités » vont afficher les compétences métier ou les fonctionnalités requises par les capacités métier décomposées |
Pour plus de détails sur la manière d'associer une capacité métier à une fonctionnalité, voir Décrire la mise en œuvre d'une capacités métier.
