Créer un diagramme de cas d'utilisation d'une application
Pour accéder à cette fonctionnalité UML, vous devez être connecté avec le profil Architecte de Solution ou avec le profil Administrateur fonctionnel d'architecture de solution.Un diagramme de cas d'utilisation permet de décrire les interactions de service entre un système et les acteurs de l'organisation.
Un cas d'utilisation est une suite d'actions qui amène un résultat observable pour un acteur particulier. Des scénarios illustrent les cas d'utilisation par l'exemple.

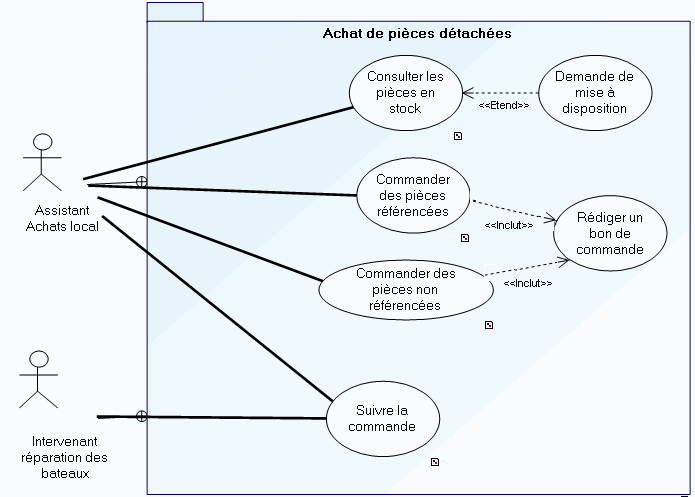

Le système est utilisé pour la consultation des pièces en stock et la commande de nouvelles pièces détachées.
La consultation des pièces en stock est effectuée par l'assistant achat local. Suite à la consultation, l'assistant peut faire une demande de mise à disposition.
Deux types de commandes sont possibles; une commande de pièces déjà référencées ou une commande de pièces non référencées. Dans les deux cas, un bon de commande doit être rédigé.
Le suivi de la commande est assuré à la fois par l'assistant achat local et l'intervenant chargé de la réparation des bateaux.
Pour plus de détail sur les diagrammes de cas d'utilisation, voir Le diagramme de cas d'utilisation.Pour créer un diagramme de cas d'utilisation à partir d'une application, par exemple :
1. Ouvrez la page Caractéristiques de l'objet concerné et dépliez la section Cas d'utilisation.
2. Ouvrez la page Diagramme du cas d'utilisation qui vous intéresse.
3. Cliquez sur Créer un diagramme et sélectionnez Diagramme de cas d'utilisation.
Le diagramme créé s'ouvre dans la zone d'édition.
