Le rapport de comparaison de diagramme
Pour plus de détails sur l'utilisation générale d'un rapport de comparaison de diagramme, voir Comparer des diagrammes.Chemin d'accès
Barre de navigation > Rapports > Créer un rapport.
Procédure
Pour créer un rapport de comparaison de diagrammes :
1. Cliquez sur le bouton Créer rapport et sélectionnez Rapport de comparaison.
Une fenêtre d'édition s'ouvre.
2. Renseignez les champs suivants :
• Type
• Objet source
• Objet cible
• Diagramme source
• Diagramme cible
La comparaison est réalisée en considérant que l'objet cible est une version plus avancée de l'objet source.3. Cliquez sur Voir l'aperçu.
Le rapport qui s'affiche vous permet d'obtenir les informations suivantes :
• La liste des objets supprimés : le nom et le type des objets qui existent dans le diagramme de l'objet dans son état le plus ancien (source) mais pas dans le diagramme de l'objet le plus récent (cible).
Si vous avez défini un objet cible qui est une version moins récente que celle de l'objet source, HOPEX corrige automatiquement l'erreur.• La liste des objets nouveaux : le nom et le type des objets qui existent dans le diagramme de l'objet le plus récent (cible) mais pas dans le diagramme l'objet dans son état le plus ancien (source).
• La liste des objets modifiés qui indique :
• Le nom et le type de chaque objet dont le nom a été modifié dans la cible.
• Le nom et le type des objets qui sont placés sous la responsabilité d'un participant différent dans le diagramme cible.

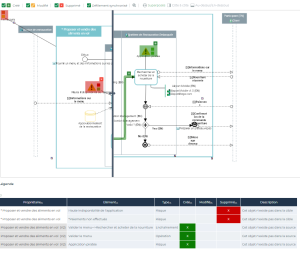

Résultat
