BPM - Business Process Analysis > Processus > Créer un diagramme de processus > Créer un diagramme de processus en mode tabulaire
Créer un diagramme de processus en mode tabulaire
Pour créer un diagramme de processus en mode tabulaire :
1. Dans la liste des processus, cliquez sur l'icône Créer diagramme du processus souhaité.
2. Sélectionnez Diagramme de processus en mode tabulaire.
La fenêtre de création de diagramme s'affiche.
*Vous pouvez aussi créer ce diagramme depuis la page d'accueil > Accès rapide > onglet Actions > Créer un diagramme de Processus en mode tabulaire.
3. Pour compléter le diagramme de processus, vous pouvez :
• ajouter un ou plusieurs types d'objets dans la colonne Quoi ?
• définir les participants dans la colonne Qui ?
• définir l'enchaînement via les colonnes Élément précédent et Élément suivant

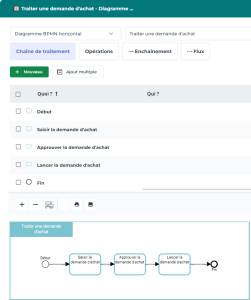

Les objets ajoutés via le tableau (partie supérieure) apparaissent également dans l'éditeur graphique (partie inférieure).
*Pour plus de détails sur la saisie de diagrammes en mode tabulaire, voir Saisie de diagramme en mode tabulaire.
*Vous pouvez facilement passer en mode graphique via l'icône .
