Décrire l'infrastructure des télécommunications entre sites
Pour décrire l'infrastructure des télécommunications entre les différents sites d'implantation de l'entreprise, il est intéressant de réaliser une série de diagrammes, d'échelle plus ou moins fine, présentant les connexions physiques ou virtuelles qui supportent les échanges d'informations.
Les descriptions peuvent être faites par raffinements successifs, jusqu'au niveau de détail souhaité.
Exemple
Infrastructure des télécommunications
Le Directeur Informatique d'Alizés a réalisé plusieurs diagrammes présentant l'infrastructure des télécommunications entre les différents sites d'implantation de la société.

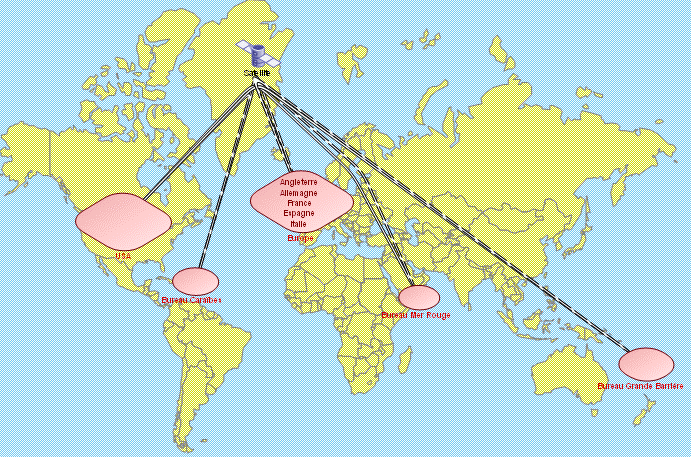

Un premier diagramme présente le mode de communication entre le siège et les 3 bureaux de représentation d'Alizés situés hors de France.

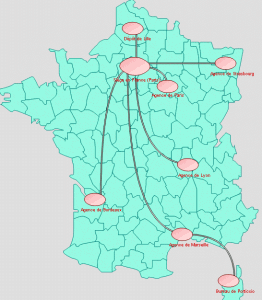

Un second diagramme s'intéresse aux communications métropolitaines entre le siège social et les 5 agences de voyages, ainsi qu'avec le bureau de représentation de Porticcio, en Corse.
Consulter un diagramme existant
Pour consulter la première carte, il faut retrouver ce diagramme parmi tous les travaux déjà réalisés par la Direction informatique d'Alizés et mémorisés dans le référentiel.
Pour consulter un diagramme existant :
1. Dans la fenêtre de navigation Objets principaux, dépliez le dossier Infrastructures techniques.
2. Dans la liste, faites un clic droit sur l'infrastructure et sélectionnez Diagramme d'infrastructure technique.
Alternative Windows Front-End : double-cliquez sur l'infrastructure ().Le diagramme s'ouvre.
Insérer des éléments graphiques dans un Diagramme d'Infrastructure Technique (Windows Front-End)
Un fond peut être utilisé pour améliorer la compréhension du diagramme.
Ex. : une carte du monde.
Pour afficher ou masquer ce fond :
1. Depuis la barre de menus HOPEX (Windows Front-End), sélectionnez Affichage > Arrière-plan.
Exemple
MEGA Architecture on HOPEX propose un certain nombre d'éléments graphiques usuels, que vous pouvez compléter, par exemple en utilisant une bibliothèque d'images.
Vous pouvez aussi enrichir un diagramme avec des objets graphiques divers, importés par copier-coller.
