Générer un rapport sur l'environnement d'une application
Graphe d'environnement d'une application
Le rapport "Graphe d'environnement applicatif" représente les liens entre une application et son environnement. Les composants qui figurent sur le graphe peuvent être des applications, des installations, des technologies, des fonctionnalités, des acteurs consommateurs ou des catégories de processus associés à l'application.
Pour générer le graphe d'environnement applicatif d'une application :
1. Sélectionnez l'application concernée et affichez ses propriétés.
2. Dans la fenêtre des propriétés cliquez sur la page Rapports.
3. Dans la liste des rapports, sélectionnez IT Portfolio Management > Graphe d'environnement d'applications.
Le rapport se compose de quatre chapitres de rapport :
• Echange et contenu : affiche les flux de données entre l'application et d'autres applications. Voir aussi Graphe des échanges d'un ensemble d'applications.
• Installation et utilisation :affiche les sites qui hébergent l'application. Voir aussi Gérer les installations des applications.
• Périmètre fonctionnel : affiche les objets qui définissent la couverture fonctionnelle de l'application. Voir aussi Définir le périmètre fonctionnel de l'application.

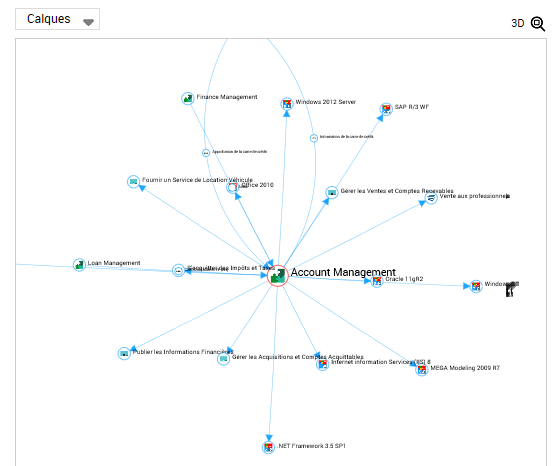

• Tout l'environnement : offre une vue complète de environnement de l'application. L'option Calques associée au graphe permet de filtrer l'affichage selon le point de vue désiré (périmètre fonctionnel, installations ou flux de données).
Graphe des échanges d'un ensemble d'applications
Vous pouvez générer un graphe des échanges sur une sélection d'applications et ainsi visualiser les liens qui les unissent.
Pour générer un graphe des échanges sur une sélection d'applications :
1. Affichez la liste des applications, par exemple à partir du menu de navigation Applications.
2. Dans la liste affichée, sélectionnez les applications et cliquez sur le bouton Rapport Instantané.
3. Sélectionnez le type de rapport instantané Echanges entre les applications.
4. Cliquez sur OK.
Le rapport instantané s'affiche dans la zone d'édition.

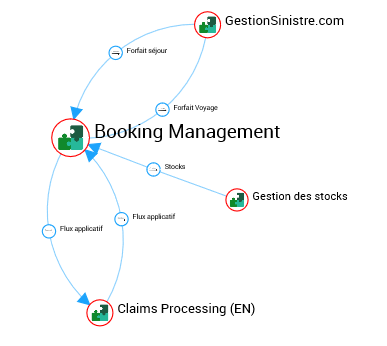

Le rapport affiche :
• sous forme de nœuds : les applications sélectionnées
• sous forme d'arcs : les flux qui relient les applications. Lorsqu'il existe plusieurs flux entre des applications, ils sont regroupés au sein d'un même arc.
Vous pouvez filtrer l'affichage :
• par contenu : il s'agit des données échangées, définies dans les propriétés des applications. Voir Spécifier les données échangées avec les autres applications
• par contexte : il s'agit de scénarios de flux d'application, que vous pouvez créer si vous disposez de l'application HOPEX IT Architecture.
Pour plus de visibilité une option disponible sous le rapport vous permet de masquer les applications sans lien.
