Indicateurs d'état des objets
Dans les diagrammes, en-dessous de certains objets, des icônes donnent des indications sur l'état de ces objets.
Par exemple :
 |
l'objet est détenu par l'objet parent
|
 |
l'objet n'est pas détenu par l'objet parent
|
 |
l'objet est décrit par un diagramme
|
 |
l'objet est décrit par un rapport (MS Word)
|
 |
l'objet n'est pas modifiable (non autorisé et/ou verrouillé)
|
 |
l'objet est modifiable (autorisé et non verrouillé)
|
 |
l'objet a des variantes
|
 |
l'objet est une variante
|
 |
l'objet a une note de révision
voir Notes de révision.
|
Exemple :

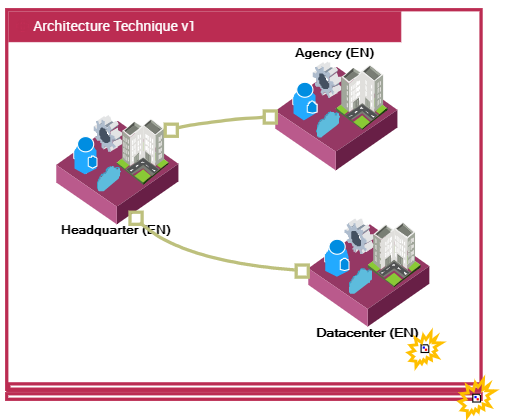

Lorsqu'un objet qui figure dans un diagramme est décrit par un ou plusieurs autres diagrammes, l'indicateur d'état apparaît sous la forme de l'objet.
apparaît sous la forme de l'objet.
Vous pouvez cliquer sur l'indicateur d'état Objet décrit par un diagramme :
:- sous "Datacenter" pour ouvrir le diagramme qui décrit l'objet "Datacenter" dans une fenêtre en pop-up.
- sous "Architecture technique v1" pour ouvrir le diagramme dans une fenêtre en pop-up et zoomer dans la fenêtre.

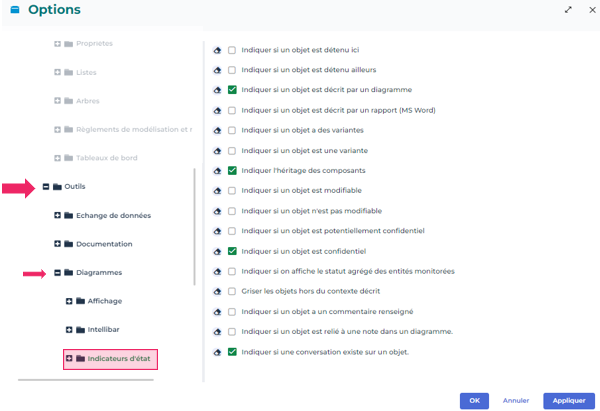

Pour paramétrer l'affichage de ces icônes :
1. Accédez aux Options depuis votre Menu principal.
2. Dans l'arbre des options, sélectionnez Outils > Diagrammes > Indicateurs d'état.
3. Dans la partie droite, sélectionnez (ou dé-sélectionnez) les options qui vous intéressent.
4. Cliquez sur Appliquer.
