Créer un diagramme de structure de programme batch
Un programme est une étape élémentaire d'exécution d'un traitement par lots qui consiste à lancer l'exécution d'un programme avec les paramètres appropriés.Créer un diagramme de structure de programme batch

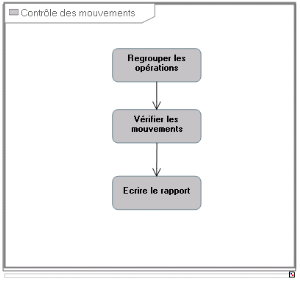

L'enchaînement de traitements d'un programme peut être décrit dans un diagramme de structure de programme batch.
Pour créer le diagramme de structure de programme batch:
1. Ouvrez la page de propriétés Diagrammes du programme qui vous intéresse et cliquez sur Créer un diagramme.
2. Dans la fenêtre de choix, sélectionnez Diagramme de structure de programme batch.
Le diagramme s'ouvre.
Ajouter un appel de programme dans le diagramme
Les composants d'un Programme sont définis à partir des Appels de programme qui sont positionnés dans le diagramme.
Pour ajouter un composant dans le diagramme :
1. Sélectionnez le bouton Appel de programme et cliquez dans le diagramme.
La fenêtre d'ajout d'un appel de programme s'ouvre.
2. Cliquez sur la flèche à droite du champ Nom et sélectionnez le Programme qui vous intéresse.
3. Cliquez sur OK.
L'appel de programme apparaît dans le diagramme.
L'ordre d'exécution des programmes est défini par des séquences de batch, voir Définir les séquences des batchs.
