Choisir le mode d'ouverture d'un diagramme
Plusieurs options d'ouverture vous sont proposées
• Toujours ouvrir en mode tabulaire,
• Toujours ouvrir en mode éditeur,
• Demander, pour chaque diagramme, le mode d'ouverture à utiliser et le mémoriser.
Ouvrir un diagramme en mode saisie tabulaire
Le mode de saisie tabulaire n'est proposé que pour certains types de diagramme.
Pour ouvrir un diagramme en mode tabulaire :
1. Dans le volet de navigation, faites un clic droit sur l'objet qui vous intéresse pour faire apparaître son menu contextuel et créer un nouveau diagramme.
Si un diagramme existe déjà pour l'objet sélectionné, son nom apparaît dans le menu contextuel de l'objet. 2. Sélectionnez le diagramme que vous souhaitez ouvrir.

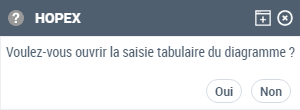

Une fenêtre de choix du mode d'ouverture du diagramme s'ouvre.
3. Cliquez sur Oui.

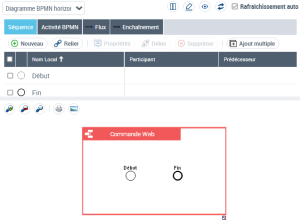

L'IHM du mode de saisie tabulaire s'ouvre dans la zone d'édition. Le tableau contient déjà les éléments contenus dans le diagramme. La vision des éléments du tableau et du diagramme peuvent varier en fonction des droits attachés au profil de l'utilisateur.
Pour plus de détails sur la pré-visualisation d'un diagramme, voir ."Visualiser les diagrammes à partir d'un objet", page 141.
La page du mode de saisie tabulaire est partagée en deux sections :
• une section contenant le tableau de saisie des données du diagramme,
• une section contenant une pré-visualisation du diagramme.
Modifier le mode d'édition d'un diagramme
Lors de la création d'un diagramme, son mode d'édition est renseigné conformément au choix de l'utilisateur.
Pour plus de détails sur les choix utilisateur, voir Ouvrir un diagramme en mode saisie tabulaire.Pour modifier le mode d'édition d'un diagramme :

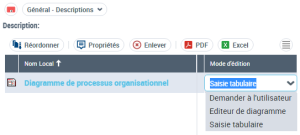

1. Ouvrez la page de propriétés Général >Descriptions de l'objet décrit.
La liste des diagrammes qui décrivent l'objet s'affiche.
2. Dans la colonne Mode d'édition, sélectionnez le mode qui vous intéresse.
