Enlever et supprimer un objet dans un diagramme
Un objet d'un référentiel HOPEX n'est pas purement graphique. Il peut exister dans le référentiel sans être présent dans un diagramme.
Les objets supprimés sont éliminés du référentiel, et par conséquent de tous les diagrammes qui les utilisent. Le menu contextuel de cet objet vous permet de visualiser les diagrammes en question.
Pour visualiser les diagrammes qui utilisent un objet :
Faites un clic droit sur l'objet et sélectionnez Diagrammes citant l'objet.La fenêtre qui apparaît vous permet de visualiser les diagrammes qui contiennent l'objet concerné.
Supprimer un objet
Pour supprimer un objet du référentiel :
1. Sélectionnez l'objet et appuyez sur la touche <Suppr>.
A partir du menu contextuel de l'objet, vous pouvez aussi utiliser la commande Enlever.La fenêtre Suppression d'objets apparaît.
Elle présente l'objet que vous souhaitez supprimer ainsi que les objets qui en dépendent s'il en existe (par exemple les opérations d'un processus organisationnel).
A côté de chaque objet, une case à cocher permet de sélectionner les objets que vous souhaitez supprimer.
2. Sélectionnez les objets que vous souhaitez supprimer et cliquez sur Supprimer.
Les objets sélectionnés sont supprimés du diagramme et du référentiel.
Si vous avez supprimé un objet par accident, vous pouvez toujours le rétablir en utilisant la fonction qui permet d'annuler et rétablir les actions.Voir "Annuler ou rétablir une action sur un objet", page 181.
Attention : si vous sélectionnez un lien entre deux objets, appuyer sur la touche <Suppr> supprime le lien du référentiel (et pas seulement du diagramme).Enlever un objet d'un diagramme
Pour enlever un objet d'un diagramme :
1. Dans le menu contextuel de l'objet, sélectionnez la commande Couper.
L'objet n'apparaît plus dans le diagramme mais il existe toujours dans le référentiel.
Actualiser les objets d'un diagramme
A la création d'un diagramme, les composants de l'objet décrit sont automatiquement insérés dans le diagramme. Par défaut, si de nouveaux composants sont ajoutés à l'objet décrit, ils ne sont pas automatiquement pris en compte dans le diagramme.
Pour que tous les composants reliés à un objet soient automatiquement ajoutés à l'un des diagrammes qui décrit l'objet :
1. Ouvrez la page de propriétés Général > Description de l'objet.

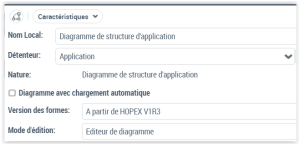

2. Ouvrez la page de propriétés Caractéristiques du diagramme qui vous intéresse.
3. Cochez la case Diagramme avec chargement automatique.
Quand vous ouvrez le diagramme à nouveau, l'ensemble des composants de l'objet décrit apparaissent dans le diagramme.
