Décrire un environnement de système applicatif
Avec HOPEX System Oriented IT Architecture, un environnement de système applicatif est décrit par un diagramme de structure d’environnement de système applicatif qui décrit les interactions entre les systèmes applicatifs internes, ses utilisateurs et les systèmes applicatifs partenaires.
Un environnement de système applicatif présente un contexte d’utilisation de systèmes applicatifs. Il décrit les interactions, entre le système applicatif et ses partenaires externes, qui lui permettent de remplir sa mission et d’assurer les fonctionnalités attendues.

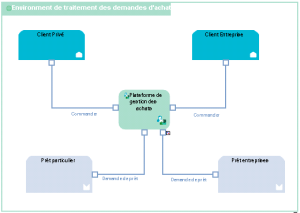

Diagramme d’environnement du système applicatif "Traitement des demandes d’achat"
Les demandes d’achat sont formulées par des utilisateurs privés ou par des entreprises dans des conditions contractuelles différentes.
Le système applicatif "Traitement des demandes d’achat" propose un service de prêt à ses clients dans le cadre de la gestion des paiements.
Les éléments de ce diagramme sont :
• des utilisations de système applicatif qui représentent les systèmes applicatifs internes à l’environnement.
Dans l’exemple, il s’agit du système applicatif qui représente la "Plateforme de gestion des achats".
L’utilisation d’un système applicatif décrit le rôle d'un système applicatif dans une relation de composition avec un système applicatif parent ou dans un environnement de système applicatif.
• des utilisateurs de système qui représentent les catégories d’utilisateurs de services proposés par l’environnement.
Il s’agit ici de deux catégories de clients : les particuliers et les entreprises.
Un utilisateur de système représente une unité organisationnelle interagissant aux frontières d'un environnement de système applicatif ou d'un environnement de système applicatif logique.
• des systèmes applicatifs partenaires qui représentent les systèmes applicatifs externes à l’environnement de système applicatif décrit.
Dans l’exemple, il s’agit de deux services de prêts proposés à des particuliers ou à des entrerpises.
Un système applicatif partenaire est un système applicatif externe à l’environnement de service applicatif décrit. Le système applicatif partenaire peut être fournisseur ou consommateur de service vis à vis des utilisateurs de système applicatif.
• des interactions entre les composants
Une interaction représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par un contrat d’échange.
