Définir un point d’interaction d’un élément
Présentation du principe
Le point d’interaction d’un élément relie une interaction à l’un des composants en communication. Il permet de spécifier :
• Le point de service, ou le point de requête, qui intervient dans la communication
• Le rôle, consommateur ou fournisseur, que le point d’interaction représente dans le contrat d’échange.
Caractériser un point d’interaction d’un élément

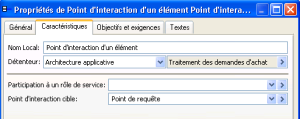

Pour modifier les propriétés d’un point d’interaction d’un élément :
1. Faites un clic droit sur l’interaction à proximité de l’entité en communication.
2. Ouvrez la fenêtre de propriétés et cliquez sur l’onglet Caractéristiques.
3. Sélectionnez la Participation à un rôle de service, c’est-à-dire le rôle du contrat d’échange joué par le point d’interaction de l’élément.
4. Sélectionnez le Point d’interaction cible, c’est-à-dire le point de service (ou de requête) qui est concerné par l’interaction.
5. Cliquez sur OK.
