Décrire les composants de système applicatif logique
Un diagramme de système applicatif logique décrit la structure interne du système :
• les services offerts ou requis
• les processus pris en charge, les composants et leurs interactions
• les utilisateurs finaux en interaction avec les composants logiciels.

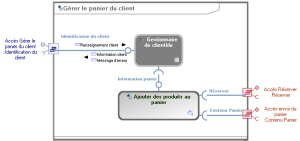

Le diagramme suivant décrit le système applicatif logique chargé de gérer le panier du client.
Diagramme de structure système applicatif logique "Gérer le panier du client"
Un diagramme de système applicatif logique se construit sur le même principe que le diagramme de structure de système applicatif.
Un diagramme de structure de système applicatif logique est composé :
• d’utilisateurs finaux
L’utilisateur final représente une unité organisationnelle interagissant aux frontières d'un système applicatif ou d’un système applicatif logique.
• d’utilisations de système applicatif logique
L’utilisation d’un système applicatif logique décrit le rôle d'un système applicatif logique dans une relation de composition avec un système applicatif logique parent ou dans un environnement de système applicatif logique.
• de composants d’application logique
Un composant d’application logique décrit le rôle d'une application logique dans une relation de composition d’une application logique parente ou d’un système applicatif logique.
• d’interactions entre les composants représentant les demandes de services
Une interaction représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par un contrat d’échange.
Pour plus de détails sur les interactions entre les composants de système applicatif logique, voir
"Gérer les interactions".
• de points de service
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.
• de points de requête
Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.
