Les associations entre cas d'utilisation : extension et utilisation
Lorsque la taille du système à décrire est importante, il est utile d’avoir des mécanismes de représentation adaptables au niveau de détail désiré.
Définitions
Lorsqu'un cas d'utilisation comprend plusieurs alternatives ou exceptions, ces dernières peuvent être représentées à part dans des extensions du cas d'utilisation standard.
Exemples d’ extension :

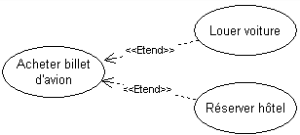

• L'achat d'un billet d'avion peut être complété par la réservation d'un hôtel ou la location d'une voiture.
L'association d'inclusion permet de mettre en facteur dans un cas d'utilisation particulier un comportement commun à plusieurs cas d'utilisation. Ce cas d'utilisation n'a de sens que lorsqu'il est utilisé comme partie d'un autre.
Exemples d’inclusion :
• Dans un organisme de formation, le cas d'utilisation "Accueillir et évaluer le séminaire" est commun aux cas d'utilisation :
• Séminaire inter-entreprises (dont les participants viennent de plusieurs entreprises différentes)
• Séminaire intra-entreprise (dont les participants viennent tous de la même entreprise)
• Dans une entreprise commerciale, le cas d'utilisation "Passer une commande" peut réutiliser les cas d'utilisation suivants :
• Fournir des informations sur le client
• Passer un ordre de production
• Proposer un mode de paiement
Relier des cas d'utilisation
Pour indiquer qu'un cas d'utilisation est l’extension d'un autre :
1. Dans la barre d’objets du diagramme, cliquez sur le bouton
2. Cliquez dans un cas d'utilisation, par exemple "Consulter le catalogue" et faites glisser la souris jusqu'au cas étendu, par exemple, "Traiter commande" avant de relâcher votre pression.
Le lien apparaît dans le diagramme accompagné du mot "Etend".
Pour indiquer qu'un cas d'utilisation en inclut un autre :
1. Dans la barre d’objets du diagramme, cliquez sur le bouton
2. Cliquez dans le cas d’utilisation, par exemple "Traiter commande" et faites glisser la souris jusqu'au cas utilisé, par exemple, "Choisir mode de paiement", avant de relâcher votre pression.
Le lien apparaît alors dans le dessin accompagné du mot "Inclut".
