HOPEX System Blueprint : Modéliser les processus applicatifs d’un cas d’utilisation : Dessiner un diagramme de processus applicatif : Exemple de diagramme de processus applicatif

Exemple de diagramme de processus applicatif

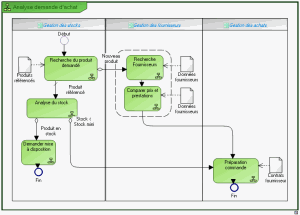

Cette présentation s’appuie sur l’exemple de traitement des demandes d’achat représenté ci-dessous.
Une recherche du produit est effectuée à partir de la base des produits référencés.
Si le produit est référencé, l’étude de l’état des stocks est réalisée.
Si le stock est suffisant, une demande de mise à disposition est activée et le processus prend fin.
Si le stock est inférieur au stock minimum, une commande est émise vers le fournisseur.
Si le produit est nouveau, une recherche de fournisseur et une étude comparative des prix sont menées. Puis une commande est émise et le processus prend fin.
