Système Blueprint - 4 Conception du système
Ce rapport type permet de décrire la structure interne d’une application du projet, les services IT ainsi que les bases de données de cette application.
La description des services concerne les services "produits" ou "modifiés" au sein du projet (voir
"Etat des livrables") Il s’agit des services appartenant à l’architecture interne de l’application analysée, autrement dit reliés à l’application par le lien "service-défini".
Chaque rapport porte sur une application en particulier. A partir de ce rapport type, vous pouvez générer autant de rapports qu’il y a d’applications.
Un rapport de type "Système Blueprint - Conception du système" présente :
• l'arbre applicatif de l’application décrite.
• les diagrammes d'architecture interne de l’application.
• les modèles de données décrivant les bases de données de l’application.
• les processus applicatifs des services.
• les diagrammes de scénarios d’interaction et les diagrammes de séquence des cas d’utilisation implémentant les services de l’application (voir ci-dessous "Préciser les services implémentés dans un cas d’utilisation").
• la matrice de traçabilité des exigences.
Préciser les services implémentés dans un cas d’utilisation
Pour définir le ou les services implémentés dans un cas d’utilisation :

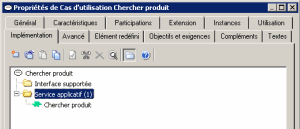

1. Ouvrez la fenêtre de propriétés du cas d’utilisation.
2. Cliquez sur l’onglet Implémentation.
3. Sélectionnez le dossier Service applicatif et cliquez sur le bouton Nouveau ou le bouton Relier selon qu’il s’agisse d’un nouveau service ou d’un service existant.
