Utiliser un graphe de concept
Un graphe de concept est une représentation graphique des éléments qui composent un domaine de connaissance et des liens qui existent entre eux.
Par défaut, chaque graphe de concept associé à un unique domaine de connaissance est aussi à un unique domaine d’information métier. Mais les objets d’un graphe de concept peuvent être reliés à des domaines d’information métier différents.
Les composants d’un graphe de concept
Un graphe de concept décrit l’architecture de l’information. Par défaut, vous ne visualisez dans le graphe de concept que des concepts, des variations et des individus.

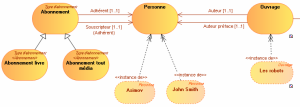

Le graphe de concept suivant décrit partiellement le domaine de connaissance "Médiathèque".
Graphe de concept avec les vues standards
Activer la fenêtre de vue
La fenêtre Vues et détails présente une liste de vues (types d’objets à afficher) plus étendue.
Pour activer la fenêtre Vues et détails :
1. Dans un diagramme, cliquez sur
Vues et détails.
La liste des vues (types d’objets à afficher) apparaît.
2. Sélectionnez ou dé-sélectionnez les vues que vous voulez afficher ou non.
Les vues disponibles pour un domaine d’information métier sont :
• Les concepts,
• Les concepts type,
• Les concepts d’état,
• Les concepts événement,
• Les individus,
• Les états d’individu,
• Les événements d’individu,
• Les vues de concept.
Une vue de concept permet de représenter le périmètre sémantique couvert par un objet métier. Une vue de concept est construite à partir d'une sélection de plusieurs concepts reliés dans le contexte spécifique de la vue.
Ajouter un élément dans un graphe de concept
Pour ajouter, par exemple, un concept existant dans un domaine d’information métier :
1. Dans la barre d’objets du graphe de concept, cliquez sur le bouton
Concept.
2. Cliquez dans le diagramme.
Une fenêtre d’ajout d’un concept s’ouvre et vous demande de choisir le concept.
3. Sélectionnez le concept qui vous intéresse.
4. Cliquez sur Ajouter.
Le concept apparaît dans le diagramme.
Utiliser la barre d’insertion de l’objet
La barre d’insertion disponible sur chaque objet facilite la création d’objets en proposant une aide à la sélection des objets. Elle propose uniquement les objets que vous pouvez relier à l’objet courant.
Cette fonctionnalité est disponible avec
HOPEX Web Front-End seulement.
Pour créer, par exemple, un concept à partir d’un concept du graphe :
1. Cliquez sur le concept du graphe qui vous intéresse.
La barre qui contient les objets que vous pouvez insérer à ce stade apparaît.
2. Cliquez sur l’icône qui représente l’objet que vous souhaitez créer.
Par exemple :
Concept .
La fenêtre de Choix de lien apparaît.
3. Dans la fenêtre de choix de lien, sélectionnez le type de lien désiré.
Par exemple : Composant structurel de concept.
4. Cliquez dans le graphe à l’endroit où vous souhaitez poser l’objet.
L’objet est créé, ainsi que son lien à l’objet de départ.
Accéder aux propriétés d’un lien dans un graphe de concept
Dans un graphe de concept, les liens sont orientés et donnent accès à la fois aux propriétés du lien et à l’objet cible du lien.

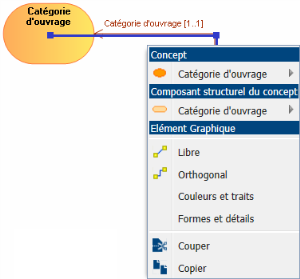

Le menu contextuel d’un lien de type Composant structurel de concept, par exemple, présente :
• les commandes propres au type d’objet utilisé par le composant
par exemple Concept
• les commandes relatives au composant lui-même
par exemple Composant structurel de concept
• les commandes relatives au graphisme.
Pour accéder aux propriétés d’un lien de type "composant" :
Par exemple Composant structurel de concept
1. Faites un clic droit que le lien pour ouvrir son menu contextuel.
2. Sélectionnez le lien puis cliquez sur Propriétés.
La fenêtre de propriétés du lien s’ouvre.
L’onglet Caractéristiques de la fenêtre de propriétés du lien présente plusieurs informations.
• Le Nom Local du lien qui correspond par défaut à l’élément de dictionnaire cible ou au terme associé au lien.
• Le Concept composé ciblé par le lien.
• Le Détenteur qui est l’élément de dictionnaire à l’origine du lien.
• La Multiplicité minimale qui est le nombre d’éléments origine qui peuvent accéder au même éléments cible.
Par exemple, combien d’"Ouvrages" peuvent appartenir à une même "Catégorie d’ouvrage".
• La Multiplicité maximale qui est le nombre d’éléments cibles qui peuvent être liés à un même élément origine.
Par exemple, un "Ouvrages" ne peut appartenir qu’à une seule "Catégorie d’ouvrage".
• La case Type abstrait du dictionnaire qui précise le caractère concret ou abstrait d’un concept.
• Le Périmètre de propriétés du dictionnaire qui peut prendre les valeurs suivantes :
• "Référence" : pour signifier que le concept cible est seulement référencé par le lien,
• "Embarqué" : pour signifier que le concept cible a son existence propre, mais fait partie intégrante du concept qui est à l’origine du lien
• "Composite" : pour signifier que le concept cible est un composant du concept qui est à l’origine du lien, si le concept cible est détruit, le composite l’est également.
• La Désignation du lien et le champ Texte de la définition qui permettent d’associer un terme et une définition au lien.
• Les Sur-types qui permettent d’accéder aux propriétés d’un lien héritées d’un type de concept.
• La Réalisation qui permet d’associer cet élément de dictionnaire à l’architecture applicative.
Pour plus de détails, voir le guide
HOPEX Business Data.
• Les Synonymes qui permettent de spécifier une liste de synonymes.
