Héritage de la variation

Par défaut, l'objet variant hérite des éléments de l'objet varié (l'objet original).

Des commandes disponibles sur les éléments hérités vous permettent :

Prenons une application A comprenant les fonctionnalités F1 et F2. Par défaut, la variante Application A v2.0 hérite de ces fonctionnalités.

Dans l’exemple ci-dessus, pour exclure la fonctionnalité F2 de l’objet variant :

La fonctionnalité disparaît des propriétés de l’Application A v2.0.

Vous avez la possibilité de la restaurer. Pour plus de détails, voir "Restaurer un élément".

Une substitution indique qu'un objet est utilisé au lieu d’un autre dans un contexte donné. Dans le cas d'une variation, vous pouvez substituer un des éléments de l’objet varié par l'objet de votre choix.

Contrairement à une variation, une substitution n’implique pas d’héritage mais une conformité fonctionnelle.

Dans le cas des versions d'application, les substitutions permettent d'exprimer le fait suivant : en considérant telle évolution d'application, un service 2 est remplacé par un nouveau service 3.

• le service 2 est lié à une des applications ancêtres (il est possible d’avoir plusieurs générations de l'application liées en cascade)

Les variations expriment une relation de similitude entre deux modèles ; une application v2.0 est très similaire à v1.0. La variation permet de se concentrer sur les différences. Celles-ci sont exprimées par l’intermédiaire d’un autre objet. Une variante n’est liée qu'à un seul objet varié (pour simplifier les problèmes d'héritage).

Une substitution quant à elle peut être reliée à plusieurs éléments sources et à plusieurs éléments cibles. Ceci permet d'indiquer que tel ensemble de services est remplacé par tel autre ensemble de nouveaux services.

Si un élément remplaçant est similaire à l'élément remplacé (une nouvelle version d'un service), alors il convient de l'indiquer en ajoutant une variation entre eux.

La faculté d’hériter une relation est une fonctionnalité déclarée au niveau du métamodèle qui peut être adaptée en fonction des besoins. Il en va de même concernant la capacité à substituer un concept.

Certains éléments d’une variante peuvent être remplacés par d’autres.

Par exemple, dans une nouvelle application, vous pouvez remplacer un service applicatif hérité d’un autre service, quel qu’il soit.

D’autres éléments tels que les fonctionnalités ne sont pas substituables. Dans ce cas, la commande de remplacement est grisée.

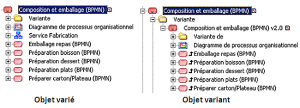

1. Dans le navigateur HOPEX, dépliez l’objet variant pour voir ses objets hérités.

4. Dans la fenêtre qui apparaît, sélectionnez l’élément de substitution et cliquez sur OK.

Pour visualiser les éléments exclus ou remplacés par une substitution :

Le point ci-dessus illustre l’héritage autour du concept d’application.

Dans un diagramme, les éléments hérités sont accompagnés de la flèche

2. Ouvrez le menu contextuel de l’élément en question et sélectionnez Restaurer.

Dans la fenêtre de propriétés de l’objet cible, l’onglet Général > Variations présente un rapport qui recense tous les liens obtenus directement ou par les applications variées, avec l’indication de la source ainsi que les motifs d'un remplacement ou d'un retrait via des substitutions.

Dans les diagrammes de modèle, tels que le diagramme d’architecture interne d’une application, les éléments représentés dans le diagramme sont des éléments qui appartiennent à l’objet décrit.

Lorsque vous cliquez sur l’icône associée à un objet, un message explicatif apparaît.

Les éléments qui ont été remplacés sont signalés d’une croix rouge

Les objet d’un diagramme qui ne sont ni liés à l’objet décrit ni hérités ni remplacés sont signalés par un panneau d’avertissement

pour indiquer que leur présence dans le diagramme suppose un lien avec l’objet décrit.

Dans un diagramme hiérarchique, tel que l’arbre applicatif, l’héritage se caractérise par des liens entre les objets décrits.

Lorsque vous supprimez le lien d’héritage entre l’élément d’un objet varié et l’objet variant, vous supprimez tous les héritages possibles et donc également le lien entre l’élément et l’objet varié.

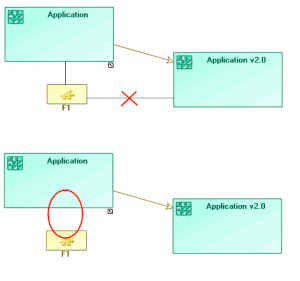

Exemple : Dans l’exemple ci-dessous, Application v2.0 est la variante de Application. La fonctionnalité F1 est détenue par Application et est héritée par Application v2.0. Si vous supprimez le lien d’héritage entre F1 et Application v2.0, vous supprimez également le lien de détention entre F1 et Application.

Il existe une restriction dans la longueur des enchaînements de variations. Les éléments hérités d'un objet varié ne se répercutent pas à l'infini sur tous les objets qui découlent de l'objet de départ. Au bout d'un certain sous-niveau de variations (66), l'héritage se perd. La limite est signalée par un message.

Dans le cas de niveaux de variations importants, il est conseillé de consolider l’historique des variantes. Voir ci-dessous "Consolider l’historique des variantes".

Grâce aux variations, il est possible de garder une trace des différentes versions d’une application. Après un certain temps cependant, il peut être difficile voire inutile de gérer des versions devenues obsolètes. Vous pouvez supprimer du référentiel les versions antérieures à une certaine version en consolidant l’historique des variantes.

La commande de consolidation permet de rapatrier les éléments hérités d’un objet sur le nouvel objet et de détruire les ancêtres. Cela a pour but de réduire la volumétrie du référentiel et de retirer du référentiel des informations qui n’ont plus d’utilité.

Pour consolider une application :

Cliquez avec le bouton droit sur l’application variante et sélectionnez Consolider.
