Visualiser des miniatures de diagramme
Visualiser le diagramme décrivant un objet sous forme de miniature
Vous pouvez, à l’intérieur d’un diagramme, représenter les diagrammes des objets décrits. Les objets apparaissent alors sous forme de diagrammes miniatures, que vous pouvez agrandir à volonté.
Pour faire apparaître un diagramme décrivant un objet depuis un diagramme :

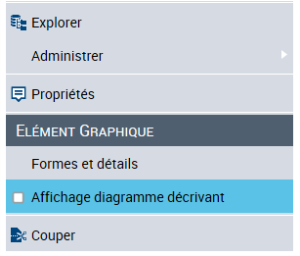

*Faites un clic droit sur un objet décrit (c’est-à-dire décrit pas un diagramme), et dans la partie Elément graphique de son menu contextuel, sélectionnez Affichage diagramme décrivant.

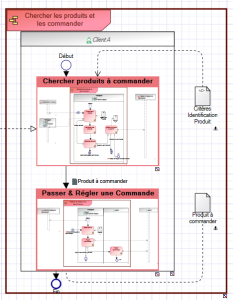

L’objet est représenté par le diagramme qui lui correspond.

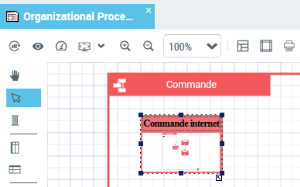

Vous pouvez agrandir la taille des objets pour rendre les miniatures de diagrammes plus lisibles :
*Pour revenir à la situation initiale, faites de nouveau un clic droit sur l’objet et décochez la case du menu Affichage diagramme décrivant.

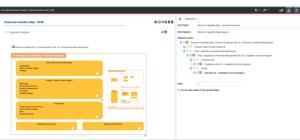

Lancer le rapport de diagrammes éclatés
Présentation du rapport
Ce rapport présente une vue synthétique d’une hiérarchie de diagrammes dans un diagramme unique.
Il permet d’ouvrir le diagramme de chaque objet pour l’inclure dans le diagramme décrivant l’objet racine.
Les diagrammes qui décrivent les objets du diagramme source son affichés de manière récursive, de sorte que plusieurs niveaux de diagramme peuvent apparaître.

Accéder au rapport
Pour localiser ce rapport :
*(bureau EA) A partir de l’objet racine, faites un clic droit et sélectionnez Documentation > Recherche de rapport. Dépliez le dossier "Outils de la plateforme" pour le lancer.
*(Solutions) Sélectionnez le volet de navigation Rapports.
Paramètres du rapport
Les données en entrée de ce rapport sont spécifiées par la sélection :
• d’un diagramme d’objet racine
• des diagrammes inclus à présenter

Paramètres
Contraintes
Objet racine
Un objet obligatoire
Diagramme racine
Diagramme associé à l’objet racine
Diagrammes à inclure
Diagramme(s) décrivant un objet de l’arborescence de type diagramme > objet dans diagramme > description > objet dans diagramme > … qui est proposée depuis le diagramme racine
Ratio
Définit le facteur de zoom appliqué au diagramme (par défaut est égal à 1)
- 0<ratio<1 : le diagramme est plus petit que la taille de référence
- ratio>1 : le diagramme est plus grand que la taille de référence
La taille de référence est définie par l’option "Le ratio est relatif à l’objet ouvert".
Le ratio est relatif à l'objet ouvert
Cette case permet de définir si le ratio porte sur la taille :
- du diagramme à inclure (case non cochée)
- de l’objet dans le diagramme racine (case cochée)

Exemples :

- Case non cochée et ratio de 0,5 : le diagramme inclus est deux fois plus petit que le diagramme source.

- Case cochée et ratio de 1.0 : le sous-diagramme a la même taille que l'objet dans le diagramme racine.

Ajouter un cadre
Désactivé par défaut

Permet d'insérer un trait de bordure autour du sous-diagramme inclus. Ceci peut être utile lorsque le sous-diagramme ne contient pas de cartouche délimitant l'objet décrit, par exemple.
Retracer les liens
Désactivé par défaut

Permet de recalculer les liens du diagramme de premier plan, en les re-routant vers les objets appropriés dans le sous-diagramme inclus (ex : une interaction depuis ou vers l’objet peut déclencher un point de service ou être déclenchée par un point de requête dans le sous-diagramme) ; si désactivé, les liens du diagramme de premier plan demeurent dans leur position d’origine.
