Synchronisation logique > physique : les Parties (Formalisme UML)
La synchronisation des parties est disponible par défaut avec le nouveau formalisme UML. Voir Formalisme logique et synchronisation.
Le résultat de la synchronisation est fonction de la combinaison du lien Tout/partie (Non renseigné, Agrégation, Composition) et de la Multiplicité définis sur la partie.
Pour plus d'informations sur les parties, voir Les Parties.

Multiplicité
Lien Tout/Partie

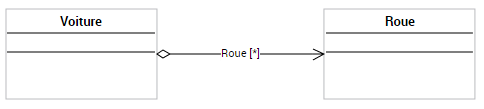

Agrégation

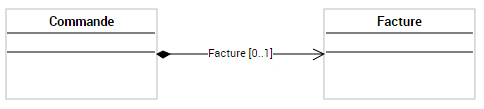

Composition

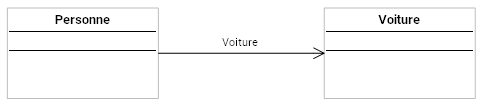

Non renseigné

Non renseigné (*)
2..6
1..*
La partie donne lieu à une clé étrangère vers la classe détentrice
La partie donne lieu à une table entre les deux classes
1
0..1
La partie donne lieu à une clé étrangère vers la classe référencée
et donne lieu à une clé étrangère vers la classe détentrice


La partie donne lieu à une clé étrangère vers la classe référencée
