Les entités (Merise)
*Une entité est un regroupement d'objets possédant des caractéristiques communes et un comportement semblable. Les entités sont des éléments de gestion considérés d'intérêt pour représenter l'activité de l'entreprise et sont donc généralement conservés à cet effet. Elles pourront, par exemple, donner lieu à des tables dans une base de données.

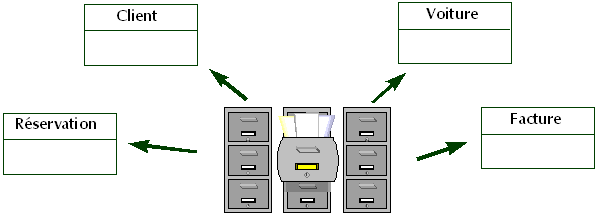

Nous pouvons illustrer la notion d'entité par une comparaison, par exemple, des fiches dans des tiroirs.
Une entité représente une classe particulière d'objets, dont tous les exemplaires peuvent être décrits de la même manière.
Créer une entité
Pour créer une entité :
1. Sélectionnez le bouton Entité dans la barre d'objets.
2. Cliquez sur le plan de travail du diagramme.
La fenêtre Ajout d'une entité s'ouvre.
3. Saisissez le nom de l'entité.
4. Cliquez sur Créer.

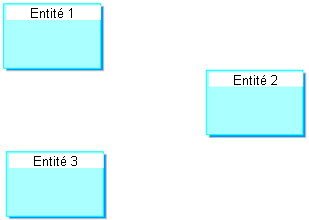

L'entité apparaît dans le diagramme.
*Vous pouvez créer plusieurs entités à la suite sans revenir à la barre d'objets, avec un double-clic sur le bouton . Pour revenir ensuite au mode normal, utilisez la touche <Echap>, ou cliquez sur un autre bouton de la barre d'objets, par exemple sur la flèche .
*Les objets que vous créez, ainsi que leurs caractéristiques et leurs liens sont enregistrés automatiquement à chaque fois que la pointe de la souris prend la forme . Le dessin du diagramme n'est enregistré que lorsque vous le demandez explicitement à l'aide du bouton Enregistrer .
Préciser l'identifiant d'une entité
Pour préciser l'identifiant d'une entité :
1. Ouvrez la fenêtre de propriétés de l'entité.
2. Cliquez sur l'onglet Attributs.
3. Pour l'attribut choisi sélectionnez la valeur "Oui" dans la colonne Identifiant.
*Pour plus de détails, voir Identifiant d'une entité.
