Entités (I.E)
*Une entité est un regroupement d'objets possédant des caractéristiques communes et un comportement semblable. Les entités sont des éléments de gestion considérés d'intérêt pour représenter l'activité de l'entreprise et sont donc généralement conservés à cet effet. Elles pourront, par exemple, donner lieu à des tables dans une base de données.

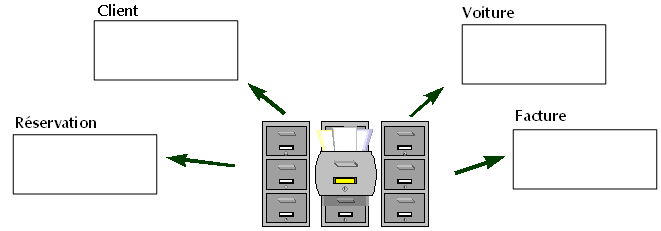

Nous pouvons illustrer la notion d'entité par une comparaison, par exemple, des fiches dans des tiroirs.
Une entité représente une classe particulière d'objets, dont tous les exemplaires peuvent être décrits de la même manière. Une entité est représentée par une boîte rectangulaire.
Créer une entité
Pour créer une entité :
1. Sélectionnez le bouton Entité dans la barre d'objets.
2. Cliquez sur le plan de travail du diagramme.
La fenêtre Ajout d'une entité s'ouvre.
3. Saisissez le nom de l'entité.
4. Cliquez sur Créer.
L'entité apparaît dans le diagramme.
Attributs
Exemples d'attributs :
• Nom du client" (attribut de l'entité client).
• "N° client" (identifiant de l'entité client).
• "Solde du compte" (attribut de l'entité compte).
*Un attribut représente un type de caractéristique ou une propriété associée à un ensemble d'objets abstraits ou concrets. Une instance d'entité a généralement une valeur spécifique pour chacun des attributs. Une combinaison d'un ou de plusieurs attribut(s) peut être utilisée comme identifiant quand elle permet d'identifier de manière unique chacune des instances d'une entité.
Pour créer un attribut :
1. Ouvrez les propriétés de l'entité.
2. Dans la liste déroulante, sélectionnez Attributs.
3. Pour ajouter un nouvel attribut à l'entité, cliquez sur Nouveau.
Un nom vous est automatiquement proposé pour ce nouvel attribut. Vous pouvez le modifier.
Vous pouvez préciser son Type de données.
Exemple : Numérique.
*Un type de données permet de mettre en commun des caractéristiques communes à plusieurs attributs. Les types de données sont implémentés sous forme de classe.
*Voir Affecter des types aux attributs pour plus de détails sur les types de données qui peuvent être affectés à un attribut.
