Le diagramme de structure de cycle de vie de concept
Le diagramme de structure de cycle de vie de concept permet de décrire le cycle de vie d'un concept.

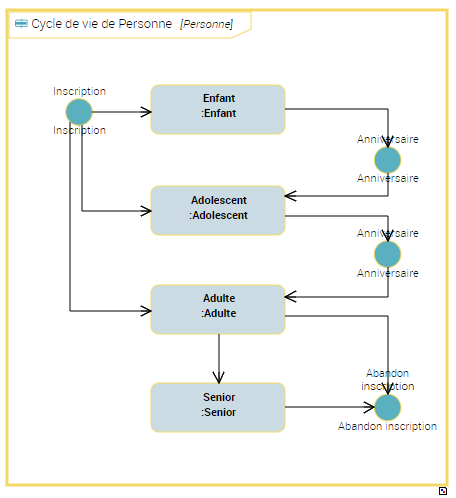

Par exemple, une "Personne", devient visible d'une médiathèque après son "Inscription". Elle peut être inscrit avec l'état de "Enfant", "Adolescent", "Adulte" ou "Senior". Le passage d'un état à un autre peut être lié à un événement, un "Anniversaire", par exemple.
Un diagramme de structure de cycle de vie de concept est composé des éléments suivants :
• Les Phases de cycle de vie de concept, qui sont reliées aux concepts d'état du concept "Personne",
Un concept d'état est une situation au cours de la vie d'un concept durant laquelle il satisfait à certaines conditions, exerce une certaine activité ou attend un événement de concept. Un concept d'état représente un intervalle de temps dont les bornes sont deux événements de concept. Un état de concept est une phase par laquelle passe le concept au cours de son cycle de vie.
• Les Evénements de cycle de vie de concept, qui sont reliées aux concepts événements du concept "Personne",
Un concept événement représente un fait se produisant durant la vie d'un concept, par exemple un changement de saison. Un concept événement permet de marquer l'impact sur un concept d'un phénomène interne ou externe au concept. On peut distinguer les événements de début de concept, les événements de fin de concept et les événements intermédiaires de concept.
• Des Transition de cycle de vie de concept qui représente les enchaînements entre les états et les événements de concept.
Créer un cycle de vie de concept
Pour construire un diagramme de structure de cycle de vie de concept et décrire l'enchaînement des états qui définissent le cycle de vie d'un concept, il faut d'abord créer le Cycle de vie du concept.
Pour créer un cycle de vie de concept à partir d'un dictionnaire métier :
1. Faites un clic droit sur le dictionnaire métier qui vous intéresse et cliquez sur Nouveau > Brique d'information métier.
2. Sélectionnez le type d'objet Cycle de vie de concept.
3. Renseignez le Nom local et cliquez sur Suivant.
4. Dans le champ Cycle de vie de, précisez le concept sur lequel porte le cycle de vie.
Par exemple, "Personne".
5. La section Termes existants dresse la liste des termes portant le même nom que l'objet créé.
Si un terme a déjà été créé avec le même nom que le cycle de vie, ce terme est automatiquement relié au concept et il apparaît automatiquement dans la section
Terme.
6. Dans le champ Texte de la définition, saisissez le texte de la définition du concept d'état et cliquez sur OK.
Le nom du nouveau cycle de vie de concept apparaît dans l'arborescence sous le dictionnaire métier.
Créer un diagramme de structure de cycle de vie de concept
Pour créer un diagramme de structure de cycle de vie de concept à partir d'un cycle de vie de concept :
Faites un clic droit sur le cycle de vie de concept qui vous intéresse et cliquez sur
Nouveau > Diagramme de structure de cycle de vie de concept.
Le diagramme s'ouvre dans la fenêtre d'édition. Les concepts d'état associés au concept décrit sont positionnés dans le diagramme à travers des objets de type Phases de cycle de vie de concept.
Ajouter un événement de cycle de vie de concept
Pour ajouter un événement de cycle de vie de concept dans le diagramme de structure de cycle de vie de concept :
Par exemple, l'événement de cycle de vie de concept qui correspond à l'"Inscription" de l'adhérent.
1. Dans la barre d'objets du diagramme, cliquez sur le bouton Evénement de cycle de vie de concept.
2. Cliquez dans le cadre du cycle de vie de concept.
Une fenêtre de création d'un événement de cycle de vie de concept s'ouvre.
3. Dans le champ Type composé, précisez le nom du concept événement sur lequel porte l'objet créé.
Par exemple, "Inscription".
Si une fenêtre de choix s'ouvre, sélectionnez l'objet qui vous intéresse.
4. Renseignez le Nom local.
5. Etant donné qu'aucun terme n'est à créer, cochez la case "Création sans terme".
6. Cliquez sur OK.
L'événement de cycle de vie de concept apparaît dans le diagramme.
Créer une Transition de cycle de vie de concept
Pour représenter l'enchaînement d'une phase vers un événement de cycle de vie de concept, vous devez créer une transition de cycle de vie de concept.
Pour créer une transition de cycle de vie de concept.
1. Dans la barre d'insertion, cliquez sur le bouton Transition de cycle de vie de concept.
2. Cliquez sur la phase (ou l'événement) de cycle de vie de concept déclenchante et, en maintenant le bouton gauche de la souris enfoncé, déplacez le curseur sur la phase (ou l'événement) déclenché.
3. Relâchez le bouton de la souris.
Le lien apparaît dans le diagramme.
