Détails des correspondances
Les objets qui ont une correspondance sont cochés en vert. Lorsque vous sélectionnez l'un de ces objets, sa correspondance apparaît dans la fenêtre de propriétés de la correspondance située par défaut en bas de l'éditeur de base de données. Elle regroupe le nom des objets reliés dans les deux formalismes, le type des objets et éventuellement un commentaire.
Exemple de correspondance :

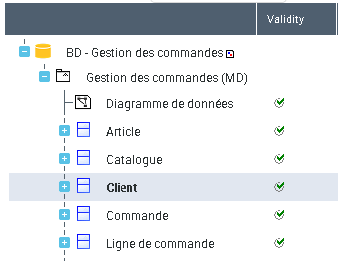

- la table "Client" est sélectionnée dans l'arbre de la vue logique :
- La correspondance affiche les objets suivants :
-> Cela signifie que la table "Client" est issue de l'entité du même nom.
Propriétés d'une correspondance
Pour visualiser les propriétés d'une correspondance :
1. En bas de l'éditeur de correspondances, sélectionnez la correspondance et cliquez sur Propriétés.
2. Dans la fenêtre qui apparaît, cliquez sur Caractéristiques.
Voir aussi Caractéristiques de la correspondance.
Rapport des correspondances
Vous pouvez générer dans un document le détail des correspondances entre les deux modèles de la base de données. Il peut s'agir d'un fichier :
• HTML
• texte
• XML
Pour générer le rapport HTML d'un arbre de correspondance :

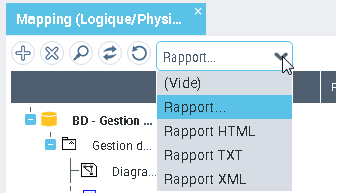

Dans la barre d'outils de l'éditeur de la base de données, cliquez sur la liste déroulante puis sur Rapport HTML.

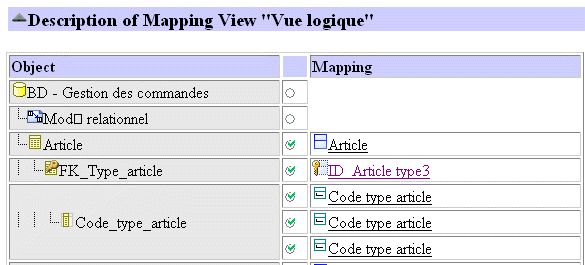

Le fichier correspondant s'ouvre. Il présente sous forme de tableau le détail des correspondances de la vue physique d'une part et de la vue logique d'autre part.
Chaque ligne du tableau présente un objet du modèle et son équivalence dans l'autre modèle. Au milieu de chaque ligne apparaît l'état de la correspondance entre les deux objets. Voir Etat des objets.
A la fin du document, vous trouvez également la liste des correspondances invalides.
Etat des objets
Des indicateurs permettent d'indiquer l'état des objets mis en correspondance. Une barre de filtrage vous permet d'afficher l'ensemble ou uniquement certains de ces indicateurs. Cette barre est disponible sous le menu Affichage > Barre d'outils de l'éditeur.
Les objets peuvent être caractérisés par les états suivants :
Valide
Invalide (Lorsqu'un objet a conservé une correspondance vers un objet qui n'existe plus)
Sans correspondance
Figé (Protégé)
StandardEnregistrer l'affichage des indicateurs de l'éditeur
Une option vous permet d'enregistrer l'état des indicateurs dans l'éditeur de correspondance. Elle est propre à l'utilisateur et à l'arbre de correspondance courants. Ainsi, un utilisateur qui a coché l'option d'affichage des indicateurs retrouvera automatiquement l'état des objets dans l'arbre de correspondance qu'il a précédemment créé.
L'option d'affichage des indicateurs de l'éditeur est décochée par défaut. Pour l'activer :
1. Dans le bureau, cliquez sur Menu principal > Paramètres > Options.
2. Dans la partie gauche de la fenêtre des options, cliquez sur Éditeur de correspondance.
3. Dans la partie droite, cochez l'option Enregistrer l'affichage des indicateurs de l'éditeur.
4. Cliquez sur OK.
Source de la correspondance
En sélectionnant un objet dans un des formalismes présentés dans l'éditeur, vous pouvez afficher sa correspondance dans l'autre formalisme.
Pour afficher la correspondance d'un objet :
Dans l'éditeur de correspondances, sélectionnez l'objet en question et cliquez sur le bouton Chercher.L'éditeur affiche l'objet source.

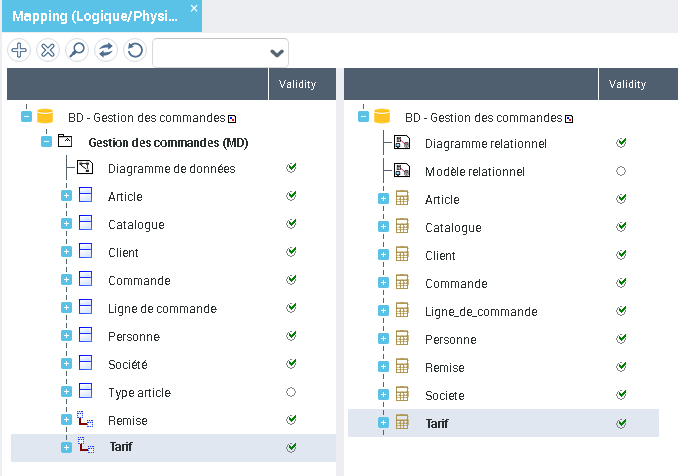

Exemple de correspondance
Dessin de la correspondance
Pour visualiser le dessin d'une correspondance :
Sélectionnez dans l'arbre de correspondance les objets concernés.Une fenêtre apparaît en bas de l'éditeur et présente le dessin des objets et les liens de correspondance qui les unissent.
