Manipuler une carte proportionnelle
Un carte proportionnelle affiche une hiérarchie de données sous forme de rectangles imbriqués dont la taille varie en fonction de la valeur associée.
Les cartes proportionnelles permettent d'identifier les tendances et de faire des comparaisons rapidement.
Vous pouvez :
• modifier le nombre de niveaux affichés
• modifier le critère d'affichage
• afficher les propriétés d'un élément (un rectangle)
• zoomer sur un élément (rectangle)
Vous pouvez aussi :
• modifier le style des rectangles (taille du texte et couleurs des rectangles)
• trier les rectangles par taille (rapports java)
Personnaliser l'affichage d'une carte proportionnelle
Vous pouvez personnaliser :
• les couleurs
• le changement de couleur d'un rectangle (d'une série) au survol
• la couleur et l'épaisseur de la bordure d'un rectangle (d'une série)
• la taille du texte affiché dans les rectangles :
• (par défaut) relative à la taille du rectangle
• relative à la largeur du rectangle
• l'ordre de tri des rectangles (rapport java)
• décroissant
• croissant

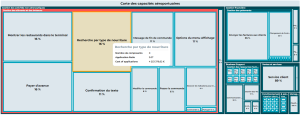

Modifier les couleurs d'une carte proportionnelle
Pour modifier la couleur d'un rectangle (série) d'une carte proportionnelle :
1. Éditez le rapport (cliquez sur
Plus
> Éditer le rapport
).
2. Dans la page du rapport cliquez sur
Éditer les valeurs de paramètre de type style
et sélectionnez la série pour laquelle vous voulez modifier la couleur.
Le cadre d'édition apparaît.
3. Dans la section Style, modifiez les paramètres concernés :
• Couleur d'un rectangle
• Couleur de la bordure d'un rectangle
• Epaisseur de la bordure d'un rectangle
Pour réinitialiser les valeurs, cliquez sur
Réinitialiser les valeurs des paramètres
.
Attention : les valeurs des paramètres de style du chapitre de rapport sont aussi réinitialisées.
4. Cliquez sur Appliquer.
Les modifications sont automatiquement prises en compte dans le rapport.
Si les modifications ne s'affichent pas automatiquement cliquez sur
.
Modifier l'affichage du texte dans les rectangles
Pour modifier l'affichage du texte dans les rectangles d'une carte proportionnelle :
1. Éditez le rapport (cliquez sur
Plus > Éditer le rapport ).
2. Dans la section Style du graphique, modifiez la valeur du champ Taille de texte proportionnelle.
Pour réinitialiser les valeurs, cliquez sur
Réinitialiser les valeurs des paramètres .
Attention : les valeurs des paramètres de style du chapitre de rapport sont aussi réinitialisées.
3. Cliquez sur Appliquer.
Les modifications sont automatiquement prises en compte dans le rapport.
Si les modifications ne s'affichent pas automatiquement cliquez sur
.

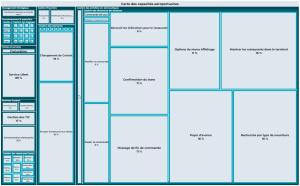

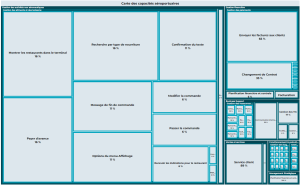

Modifier l'ordre de tri des rectangles
Pour modifier l'ordre de tri des rectangles d'une carte proportionnelle :
1. Éditez le rapport (cliquez sur
Plus > Éditer le rapport ).
2. Dans la section Style du graphique, modifiez la valeur du champ Trier les rectangles par taille.
Pour réinitialiser les valeurs, cliquez sur
Réinitialiser les valeurs des paramètres .
Attention : les valeurs des paramètres de style du chapitre de rapport sont aussi réinitialisées.
3. Cliquez sur Appliquer.
Les modifications sont automatiquement prises en compte dans le rapport.
Si les modifications ne s'affichent pas automatiquement cliquez sur
.
Exemple de rapport type qui présente une carte proportionnelle
Le rapport type "Carte proportionnelle de capacité" de la Solution EA présente une carte proportionnelle.
Ce rapport décompose un arbre de capacités sous forme de carte proportionnelle selon un des trois critères (paramètres) possibles :
• Nombre de composants : la surface est proportionnelle au nombre de descendants dans l'arbre.
• Ratio des applications : la surface est proportionnelle aux applications réalisatrices de la capacité courante et de ses descendantes dans l'arbre.
• Coût des applications : la surface est proportionnelle au coût des applications qui réalisent la capacité courante et ses descendantes dans l'arbre.
Pour manipuler une carte proportionnelle :
1. Pour alléger l'affichage d'une carte proportionnelle, dans le champ Nombre de niveaux affichés, sélectionnez un niveau supérieur.
Les niveaux inférieurs sont masqués.
2. Pour afficher la carte proportionnelle en fonction d'un autre critère, dans le menu déroulant du champ Critère d'affichage sélectionnez un autre critère.
Ex. : Coût des applications.
La surface des rectangles correspondant à chaque élément (ex. : capacité) est modifiée en fonction du nouveau critère d'affichage.

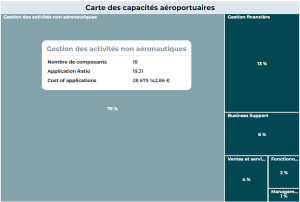

3. Pour afficher les valeurs d'un objet, passez le curseur sur le rectangle correspondant.
Ex. : sur une capacité métier.
Le rectangle change de couleur.
Les valeurs des critères de l'objet (ex. : la capacité) s'affichent :
• le nombre de composants qu'il inclut au total.
Ex. : 18
• sa valeur pour chaque critère disponible.
Ex. : le rapport (19.31) et le coût (28 679 142,86 €) des applications qu'il contient.

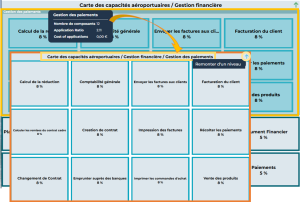

4. Pour zoomer sur un élément, cliquez sur l'élément (le rectangle).
Le fil d'ariane de la carte indique que vous êtes descendu d'un niveau.
L'élément sélectionné prend tout l'espace de la carte et affiche ses composants.
Vous pouvez ainsi descendre dans les niveaux de la carte, tant que l'élément contient des composants.
Dans le coin en haut à droite de la carte proportionnelle, cliquez sur
Remonter d'un niveau pour remonter d'un niveau. Vous ne pouvez remonter que d'un niveau à la fois.
