Manipuler un dendrogramme
Un dendrogramme illustre l'environnement d'un objet. Vous pouvez améliorer sa lisibilité :
• dans les paramètres du rapport :
• modifier le Nombre de niveaux affichés par défaut

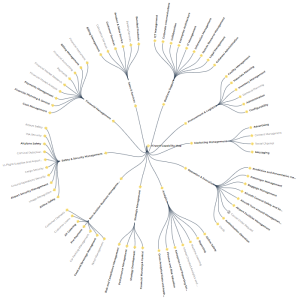

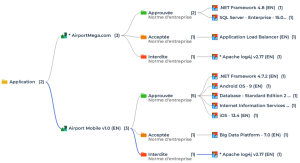

• modifier son mode d'Affichage (circulaire ou horizontal)
• dans le dendrogramme :
• modifier la profondeur d'affichage des niveaux d'une branche à partir d'un objet spécifique
• modifier l'affichage : espacement des objets et longueur des libellés
Vous pouvez aussi :

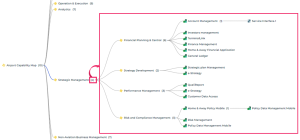

• afficher un niveau supplémentaire d'une branche spécifique
• afficher tous les niveaux d'une branche spécifique
• afficher le dendrogramme en pleine page

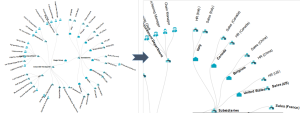

• zoomer et vous déplacer dans le dendrogramme
• afficher les propriétés d'un objet contenu dans le dendrogramme
Exemple de rapport type qui présente un dendrogramme :
"Rapport d'environnement"
En plus des paramètres Affichage et Nombre de niveaux affichés, ce rapport type contient aussi les paramètres :
Sujet: définit l'objet source du dendrogramme.
Hiérarchie: définit le lien (via une MetaAssociationEnd ou une requête) parcouru de manière récursive pour afficher les objets.
Profondeur: définit le nombre de niveaux affichables pour une branche.
