Outils d'édition d'un diagramme

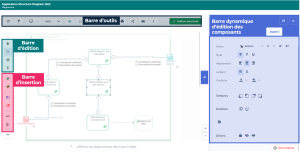

En mode édition, un diagramme dispose :
• en haut :
• d'une barre d'outils du diagramme
• à gauche :
• d'une barre d'édition du diagramme
• d'une barre d'insertion d'objets
• à droite :
• d'une barre dynamique d'édition des composants du diagramme
En bas de la barre, Réinitialiser
permet de revenir aux valeurs par défaut.
Barre d'outils du diagramme (haut)
La barre d'outils d'un diagramme contient les boutons d'outils du diagramme.
Icône | Description |
|---|---|
 | Rafraîchir le diagramme |
 | Vues et détails Permet de paramétrer les types d'objets à afficher dans les diagrammes |
 | Ajuster à la page Ajuste le diagramme à la taille de la page : - Ajuster en hauteur - Ajuster en largeur |
 | Valeur du zoom Permet de définir le pourcentage de zoom, ou d'afficher le diagramme en entier |
 | Réinitialiser les composants Ajoute les composants créés lors de l'initialisation d'un diagramme |
 | Positionnement automatique Permet d'améliorer la lisibilité du diagramme en augmentant ou en diminuant l'espacement entre les objets du diagramme |
 | Sélectionner tout Permet de sélectionner tous les éléments du diagramme (objets, formes graphiques, textes) |
 | Enregistrer l'image sous Enregistre le diagramme sous forme d'image au format *.png, *.svg, *.emf, ou *.jpg |
 | Imprimer le diagramme Affiche le diagramme sous forme de fichier PDF, ce qui permet de l'imprimer Voir Imprimer un diagramme. |
 | Partager le diagramme Permet de partager le diagramme par e-mail |
 | Afficher les raccourcis clavier Permet d'afficher tous les raccourcis clavier disponibles Voir Raccourcis clavier |
 | Plus Accédez aux paramètres généraux du diagramme (par exemple : propriétés, limites de pages, mise en page, police et couleurs) |
Barre d'arrangement des éléments (haut centre)
La barre d'arrangement des éléments permet d'arranger les éléments sélectionnés entre eux. Les éléments peuvent être des objets et/ou des formes graphiques.
La barre d'arrangement des éléments apparaît lorsque vous sélectionnez au moins deux éléments dans le diagramme.Icône | Description |
|---|---|
  | Aligner à gauche, Aligner à droite Voir Aligner les éléments. |
  | Aligner en haut, Aligner en bas Voir Aligner les éléments. |
  | Aligner verticalement le centre, Aligner horizontalement le centre Voir Aligner les éléments. |
 | Grouper Permet de regrouper les éléments sélectionnés |
 | Dégrouper Annule la fonction Grouper |
Barre d'édition du diagramme (gauche)
La barre d'outils située en haut à gauche du diagramme contient des boutons d'édition du diagramme.
Icône | Description |
|---|---|
 | Déplacement Permet de déplacer le diagramme dans la page Voir Déplacer le diagramme. Permet de faire un zoom avec usage de la molette de la souris |
 | Sélection Permet de sélectionner un objet du diagramme, puis d'effectuer des actions sur cet objet |
 | Ajouter/Supprimer de l'espace Permet de modifier l'espace entre les objets |
 | Lien Permet de relier des objets |
Barre d'insertion du diagramme (gauche)
La barre d'outils située à gauche du diagramme contient :
• les objets, spécifiques à chaque diagramme, que vous pouvez insérer dans le diagramme.
• des objets communs à tous les diagrammes
Icône | Description |
|---|---|
 | Note Permet d'ajouter une note au diagramme |
 | Référence externe Permet d'ajouter une référence externe au diagramme |
 | Titre Permet d'ajouter un titre au diagramme |
 | Objet graphique élémentaire Permet d'insérer des formes, du texte, des champs, un cartouche |
Pour visualiser l'ensemble des éléments de la barre d'insertion sans avoir à utiliser les flèches de navigation, vous pouvez élargir la barre afin de présenter les éléments sur plusieurs colonnes.
Pour élargir la barre d'insertion :
1. Placez le curseur sur le bord droit de la barre pour qu'il devienne une double-flèche.
2. Cliquez et maintenez le clic jusqu'à l'obtention de la largeur souhaitée.
Outils d'édition du texte du diagramme (onglet Aspect)
L'onglet Aspect permet d'éditer chaque texte contenu dans le diagramme. Il contient les boutons standards d'édition de texte (ex. : police, alignement, couleur du texte) et d'autres boutons présentés ci-après.
Icône | Description |
|---|---|
 | Augmenter la taille de police |
 | Diminuer la taille de police |
 | Renvoi à la ligne automatique Permet de revenir à la ligne si le texte ne tient pas sur une même ligne |
 | Ajustement automatique de la largeur Permet que le cadre soit retaillé automatiquement par rapport au texte |
| Réinitiliser Permet de revenir aux valeurs par défaut |
Outils d'édition des formes du diagramme (onglet Aspect)
La barre d'édition des formes du diagramme permet :
• d'arranger les éléments entre eux (ex. : grouper, mettre au premier plan, aligner)
• de personnaliser le style des formes (ex. : couleurs, ombres, position)
• de personnaliser le style des lignes (ex. : ligne orthogonale, couleur)
Icône | Description |
|---|---|
 | Figer Empêche le déplacement de l'élément sélectionné |
 | Masquer Permet de masquer l'élément sélectionné |
 | Tout voir Affiche tous les éléments masqués |
 | Premier plan |
 | Arrière plan |
 | Ligne libre |
 | Ligne en perspective (pour les diagrammes d'architecture technique) |
 | Ligne orthogonale |
 | Style de ligne |
 | Ligne courbe |
 | Ligne double |
 | Angles arrondis |
 | Style de flèches Permet de définir le style des extrémités des lignes |
 | Style des ponts Permet de définir le style des ponts par défaut ou de modifier celui d'une ligne en particulier |
