Affichage général du mode tabulaire

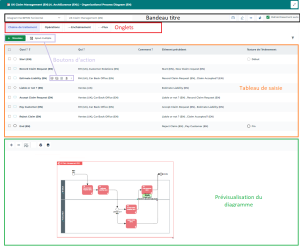

La fenêtre de création / édition d'un diagramme en mode tabulaire affiche les éléments suivants :
L'affichage du mode tabulaire peut varier en fonction du diagramme sélectionné.
Bandeau titre
Le bandeau titre contient les éléments suivants :
• Type de diagramme
• Nom du diagramme
• Bouton
Basculer en vertical
ou
horizontal
pour modifier l'affichage
• Bouton
Éditer le diagramme
pour éditer le diagramme en mode graphique
• Bouton
Afficher / Masquer le diagramme
• Bouton
Rafraîchir le diagramme
• Case Rafraîchissement auto pour mettre à jour automatiquement la prévisualisation du diagramme
Onglets
Des onglets permettent d'afficher l'ensemble des objets du diagramme ventilés selon leur type.
Le nombre et la nature des onglets varient selon le type de diagramme et le profil de l'utilisateur.
Boutons d'action
Les boutons d'action Nouveau et Ajout multiple permettent d'ajouter un ou plusieurs types d'objets dans le tableau de saisie.
Tableau de saisie
Le tableau de saisie permet de renseigner les éléments suivants :
• types d'objet (présentés en lignes)
• caractéristiques / liens associés aux objets (présentés en colonnes)
Affichage des colonnes
Vous pouvez afficher (ou masquer) certaines colonnes du tableau.
Pour ce faire :
1. Cliquez sur
dans l'en-tête d'une colonne.
2. Sélectionnez Colonnes.
3. Cochez (ou décochez) les colonnes souhaitées.
Prévisualisation du diagramme
Une prévisualisation du diagramme est disponible à tout instant.
A partir de la barre d'outils disponible en haut du diagramme, vous pouvez effectuer des actions sur le diagramme :
• agrandir le diagramme
• réduire le diagramme
• revenir à la taille d'origine du diagramme
• imprimer le diagramme
• enregistrer le diagramme
Pour déplacer le diagramme dans la fenêtre :
Cliquez sur le diagramme et déplacez la souris.
