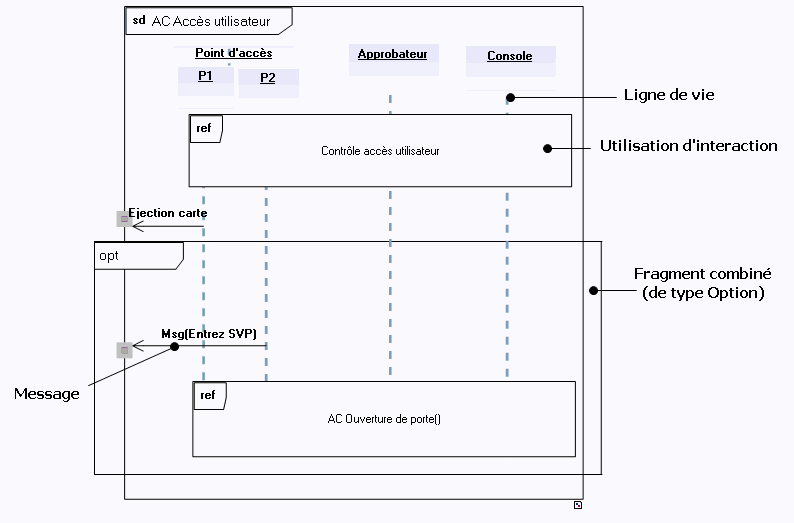

Le diagramme de séquence met en évidence la chronologie des messages échangés entre les objets participant à une interaction. Ces objets sont représentés dans le diagramme par leurs lignes de vie.

Une ligne de vie représente un participant dans une interaction.

Les lignes de vie sont des instances de différents types (de classe, d'acteurs, etc.).

Dans un diagramme de séquence, le temps est représenté comme s'écoulant du haut vers le bas le long des lignes de vie de ces objets. Entre ces objets transitent des instances de messages.

Vous pouvez sélectionner le Type de l'objet (Acteur, Classe, etc.), préciser de quelle Classe, Acteur, etc. cet objet est une instance et indiquer son stéréotype.

Un message définit une communication particulière entre les lignes de vie d'une interaction. Il spécifie l'émetteur et le récepteur par l'intermédiaire de spécifications d'occurrence, ainsi que le type de communication. Cette communication peut être, par exemple, l'émission d'un signal, l'invocation d'une opération, la création ou la destruction d'une instance.

Vous pouvez créer quatre types de messages :

Une occurrence d'exécution d'une ligne de vie (execution specification) représente une unité d'action ou de comportement qui se déroule à partir d'une occurrence d'événement de début jusqu'à une occurrence d'événement de fin.

La création d'un message ou d'une occurrence d'exécution entraîne automatiquement la création d'occurrences d'événements.

Une occurrence d'événement (Occurrence Specification) est un point syntaxique à l'extrémité d'un message ou au début ou à la fin d'une occurrence d'exécution.

Les occurrences d'événement sont ordonnées le long d'une ligne de vie.

Ce sont les unités sémantiques de base d'une interaction.

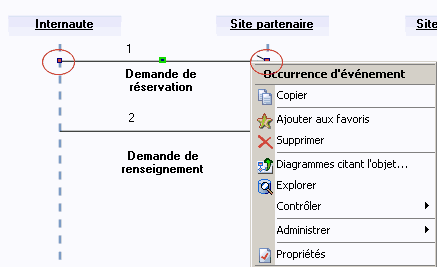

Vous pouvez accéder au menu contextuel d'une occurrence d'événement en cliquant avec le bouton droit sur l'une des extrémités d'un message.

A partir du positionnement des occurrences d'événement, un outil de calcul permet d'ordonner les messages et les occurrences d'exécution.

Un fragment combiné permet de décrire de manière concise plusieurs séquences d'exécution.

Un fragment combiné est défini par un opérateur d'interaction et les opérandes d'interactions correspondants.

Un fragment combiné est représenté par un rectangle dont l'angle supérieur gauche affiche le type d'opérateur d'interaction.

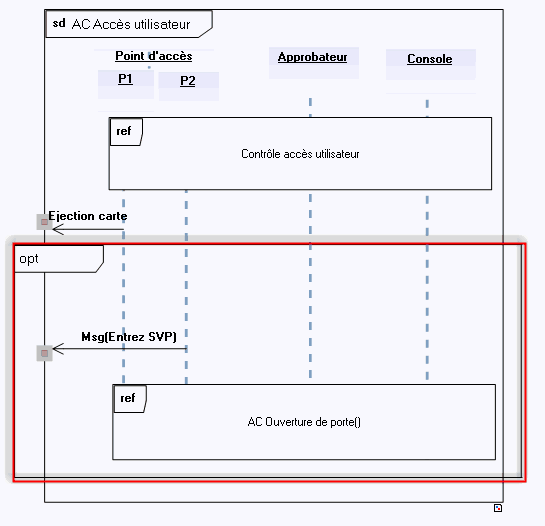

Dans l'exemple ci-dessous, un fragment combiné de type optionnel traduit un comportement susceptible de contrarier le séquencement normal (l'ouverture de la porte).

Le type d'opérateur d'interaction conditionne la signification du fragment combiné. Il existe différents types d'opérateurs : seq, alt, opt, break, par, strict, loop, region, neg, assert, ignore et consider.

Un opérande d'interaction est contenu dans un fragment combiné et représente un opérande de l'expression donnée par le fragment combiné englobant. Il peut être conditionné par une contrainte d'interaction qui sert de condition de garde.

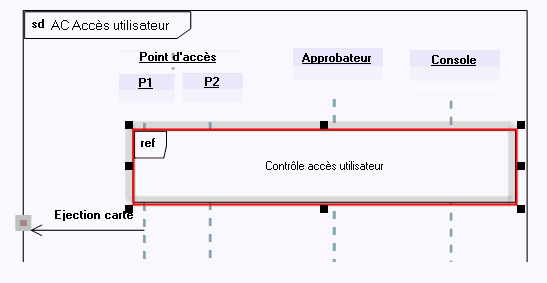

Une utilisation d'interaction se réfère à une interaction. C'est un moyen de copier le contenu de l'interaction référencée à l'endroit de l'occurrence d'interaction.

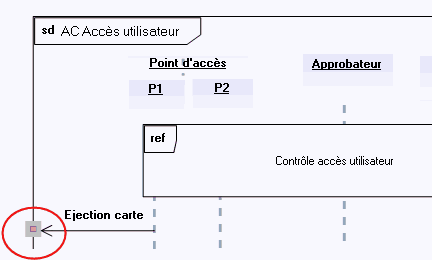

Une porte (gate) est un point de connexion entre un message extérieur à un fragment d'interaction et un message appartenant à ce fragment d'interaction.

Une continuation est un moyen syntaxique de définir le prolongement des séquences de différentes branches de fragment combiné alternatif. Les continuations sont similaires à des labels représentant des points intermédiaires dans un flot de contrôle.
